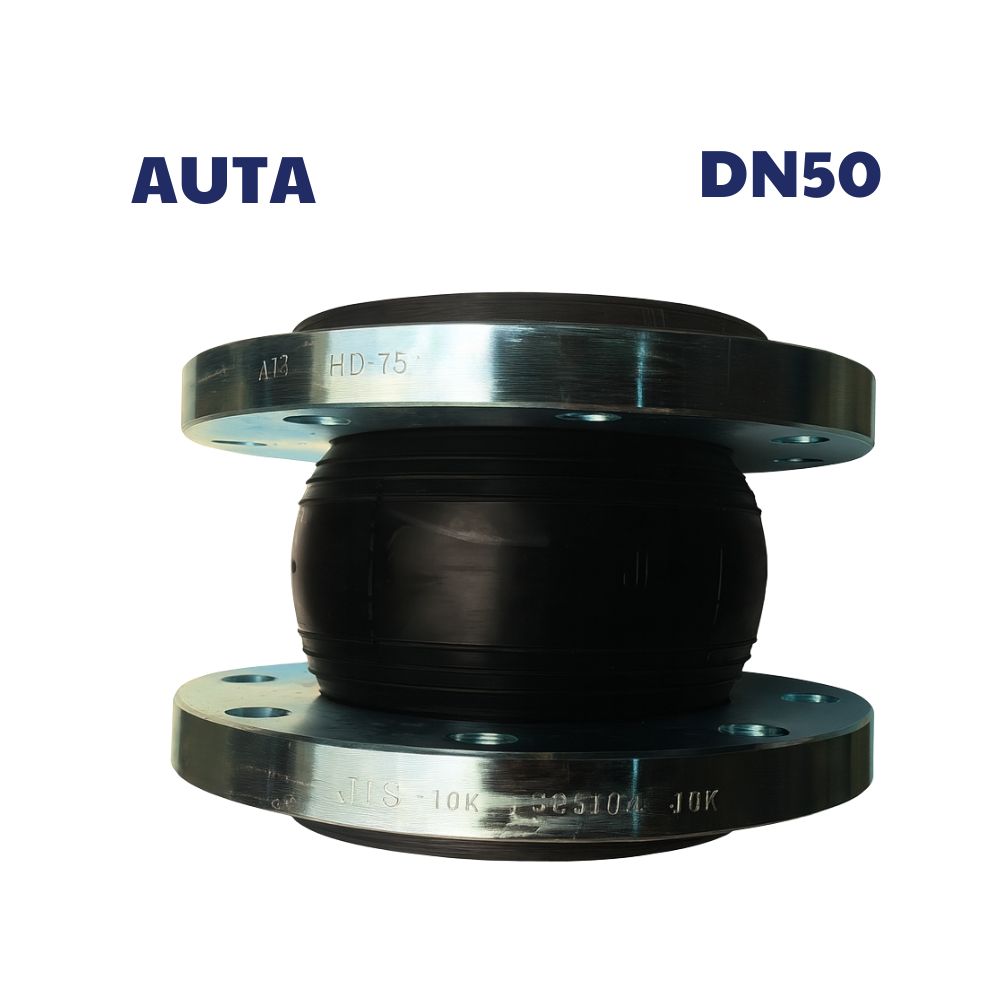

Khớp nối mềm AUTA DN50

Khái niệm khớp nối mềm AUTA DN50

Khớp nối mềm AUTA DN50 (AUTA Flexible Joint DN50) là thiết bị đàn hồi nối giữa hai đoạn ống nhằm:

• Hấp thụ rung chấn từ máy bơm, hệ thống đường ống
• Giảm tiếng ồn khi vận hành
• Hỗ trợ bù giãn nở nhiệt do sự thay đổi áp suất – nhiệt độ
• Bảo vệ thiết bị khỏi nứt vỡ hoặc lệch tâm

Kích thước DN50 tương đương 2 inch, phù hợp lắp cho máy bơm, van công nghiệp, hệ HVAC và nhiều hệ thống đường ống khác.

Cấu tạo của khớp nối mềm AUTA DN50

Khớp nối mềm AUTA DN50 bao gồm 3 thành phần chính:

Thân cao su (Rubber Body)

• Được làm từ cao su EPDM, NBR hoặc cao su tự nhiên.
• Độ đàn hồi cao, chống ăn mòn và chịu nhiệt tốt.
• Có dạng 1 cầu – 2 cầu tùy ứng dụng.

Mặt bích (Flange)

• Vật liệu: Thép carbon, thép mạ kẽm, inox 304.
• Tiêu chuẩn kết nối: JIS – BS – DIN.
• Bề mặt gia công phẳng, giúp liên kết chắc chắn.

Lớp bố vải – lớp gia cường

• Bố vải polyester hoặc nylon.
• Tăng cường độ bền kéo, chịu áp lực cao.

Ty giằng (Tie Rod – tùy chọn)

• Giúp hạn chế giãn nở quá mức trong hệ thống áp lực cao.

Nguyên lý hoạt động của khớp nối mềm AUTA DN50

Khớp nối mềm AUTA DN50 hoạt động dựa trên độ đàn hồi của thân cao su:

1. Khi có rung động từ máy bơm, motor hoặc dao động áp lực trong đường ống, thân cao su hấp thụ dao động.
2. Cao su biến dạng đàn hồi giúp giảm truyền rung sang đường ống.
3. Khi nhiệt độ thay đổi, khớp nối mềm bù lại độ giãn nở, chống biến dạng hệ thống.
4. Thiết kế cao su dạng cầu giúp tăng độ đàn hồi, giảm lực tác động trực tiếp lên thiết bị.

Nhờ cơ chế này, hệ thống vận hành ổn định, giảm sự cố vỡ đường ống và kéo dài tuổi thọ thiết bị.

Thông số kỹ thuật khớp nối mềm AUTA DN50

Hạng mục	Thông số kỹ thuật
Model	7210H
Kích thước	DN50 – 2 inch
Vật liệu cao su	EPDM / NBR / Natural Rubber
Mặt bích	Thép, thép mạ kẽm, inox 304
Áp lực làm việc	10 bar – 16 bar
Nhiệt độ làm việc	-10°C đến 120°C
Tiêu chuẩn mặt bích	JIS / BS / DIN
Kiểu khớp nối	1 cầu / 2 cầu
Môi trường làm việc	Nước sạch, nước thải, hóa chất nhẹ, hơi lạnh, HVAC

Quý khách có thể: XEM VÀ TẢI CATALOG

Đặc điểm nổi bật của khớp nối mềm AUTA DN50

Giảm rung – giảm ồn cực tốt

• Hấp thụ tối đa dao động từ bơm, máy nén, motor.
• Giảm tiếng ồn đáng kể, giúp hệ thống vận hành êm ái.

Chịu nhiệt và chịu áp lực cao

• Cao su EPDM/NBR chất lượng cao.
• Dùng được trong hệ thống nước nóng, hơi nhẹ, lạnh.

Khả năng bù giãn nở nhiệt vượt trội

• Giúp chống lệch trục, chống biến dạng đường ống khi nhiệt độ thay đổi.

Thiết kế nhỏ gọn – lắp đặt nhanh

• Phù hợp với nhiều vị trí kể cả không gian hẹp.

Độ kín cao

• Mặt bích gia công phẳng → tăng độ kín khít tuyệt đối.

Tuổi thọ lâu dài

• Lớp bố vải gia cường chịu lực lớn, chống rách, chống nổ.

Ứng dụng thực tế của khớp nối mềm AUTA DN50

Khớp nối mềm AUTA được ứng dụng rộng rãi trong nhiều ngành:

Hệ thống máy bơm nước

• Giảm rung cho máy bơm ly tâm, bơm trục đứng, bơm tăng áp.

Hệ HVAC – Chiller

• Bảo vệ đường ống lạnh – hệ thống chiller công nghiệp.

Ngành cấp thoát nước

• Dùng tại các điểm giao giữa đường ống và thiết bị.

Hệ thống PCCC

• Ngăn rung chấn ảnh hưởng đến đường ống cứu hỏa.

Nhà máy công nghiệp

• Lọc nước, cấp hơi nhẹ, hệ thống nồi hơi, trạm bơm.

Hóa chất – Dung môi nhẹ

• Sử dụng vật liệu cao su NBR hoặc EPDM tùy môi chất.

Cách lắp đặt khớp nối mềm AUTA DN50

Chuẩn bị

• Kiểm tra mặt bích đối đầu.
• Vệ sinh bề mặt, đảm bảo sạch và phẳng.

Lắp đặt

1. Đặt khớp nối mềm AUTA DN50 vào vị trí.
2. Căn chỉnh sao cho mặt bích 2 bên thẳng hàng.
3. Xiết bu-lông theo hình sao để phân bố lực đều.
4. Nếu áp lực cao → gắn thêm ty giằng (tie rod) để tránh giãn quá mức.
5. Kiểm tra lần cuối độ kín và độ đàn hồi.

Không được xoắn, kéo căng hoặc nén khớp nối quá mức để đảm bảo tuổi thọ tối đa.

Hướng dẫn sử dụng và bảo quản

Kiểm tra định kỳ

• 3 – 6 tháng/lần.
• Quan sát bề mặt cao su, tránh nứt, phồng.

Không để tiếp xúc hóa chất mạnh

→ có thể làm hỏng bề mặt cao su nhanh chóng.

Tránh ánh nắng trực tiếp

→ lưu kho nơi khô ráo, thoáng mát.

Thay thế khi phát hiện hư hỏng

• Cao su lão hóa
• Rò rỉ nước
• Mặt bích sét, biến dạng

Lắp đúng tiêu chuẩn

• Dùng đúng kiểu: 1 cầu / 2 cầu tùy vị trí.

Kết luận

Khớp nối mềm AUTA DN50 là lựa chọn tối ưu để giảm rung, chống ồn, bù giãn nở nhiệt và bảo vệ toàn bộ hệ thống đường ống. Với thiết kế chắc chắn, vật liệu cao cấp, khả năng chịu nhiệt – chịu áp vượt trội, sản phẩm được sử dụng rộng rãi trong hầu hết hệ thống công nghiệp hiện nay.
