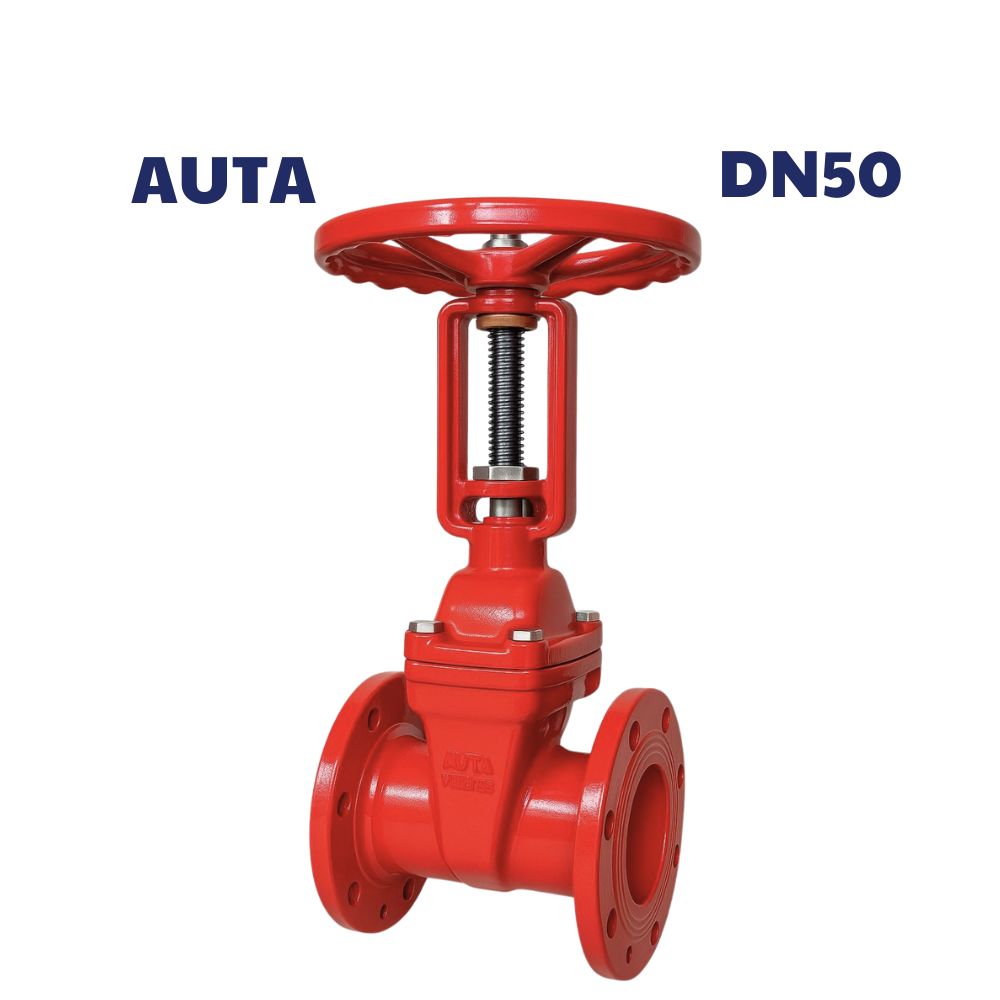

Van cổng ty nổi AUTA DN50

Van cổng ty nổi AUTA DN50 là gì?

Van cổng ty nổi AUTA DN50 là loại van cổng thuộc hãng AUTA, sử dụng cơ chế đóng/mở bằng ty van nổi.

Ở kích cỡ DN50 (Ø60mm), van thường dùng trong các hệ thống:

• Cấp nước sạch
• Phòng cháy chữa cháy (PCCC)
• Hệ thống công nghiệp – đường ống áp lực

Ty nổi giúp quan sát trực tiếp trạng thái vận hành:

• Ty nâng lên = van mở
• Ty hạ xuống = van đóng

Cấu tạo của van cổng ty nổi AUTA DN50

Cấu tạo van được thiết kế theo tiêu chuẩn quốc tế:

1. Thân van (Body)

• Chất liệu: gang cầu FCD450 hoặc gang xám FC200
• Sơn epoxy tĩnh điện chống ăn mòn 250–300µm
• Màu đỏ tiêu chuẩn PCCC hoặc xanh nước sạch

2. Nắp van (Bonnet)

• Kết nối bulong chắc chắn
• Dễ tháo mở trong bảo trì

3. Ty van nổi (Stem – OS&Y)

• Chất liệu: inox SUS304/316
• Lộ ra ngoài giúp quan sát trực tiếp hành trình

4. Đĩa van (Gate/Wedge)

• Bọc cao su EPDM nguyên khối
• Tạo độ kín hoàn hảo, giảm rò rỉ

5. Vô lăng (Handwheel)

• Vận hành thủ công
• Chống trượt, xoay nhẹ, bền bỉ

6. Gioăng làm kín

• EPDM/NBR chịu nhiệt, chịu áp tốt

Nguyên lý hoạt động

Van hoạt động dựa trên chuyển động lên xuống của ty van:

✔ Khi mở van

Vô lăng xoay ngược chiều kim đồng hồ → ty nổi nâng lên → đĩa van được kéo lên theo → dòng nước chảy thông suốt.

✔ Khi đóng van

Vô lăng xoay theo chiều kim đồng hồ → ty hạ xuống → đĩa ép sát vào bệ → ngắt dòng chảy hoàn toàn.

Cơ chế ty nổi đặc biệt thuận tiện để quan sát và kiểm tra vận hành, nhất là trong hệ PCCC.

Thông số kỹ thuật van cổng ty nổi AUTA DN50

Thông số	Giá trị
Hãng	AUTA
Model	1210H
Loại van	Van cổng ty nổi (OS&Y)
Kích thước	DN50 (2 inch)
Áp lực làm việc	PN10 – PN16
Nhiệt độ	0 – 80°C
Kết nối	Mặt bích JIS10K, BS, DIN
Chất liệu thân	Gang cầu / Gang xám
Đĩa van	EPDM bọc cao su
Ty van	Inox 304/316
Kiểu vận hành	Vô lăng
Màu sơn	Đỏ / Xanh
Ứng dụng	Nước sạch, PCCC, công nghiệp

Quý khách có thể: XEM VÀ TẢI CATALOG

Đặc điểm nổi bật của van cổng ty nổi AUTA DN50

1. Ty nổi dễ quan sát – an toàn tuyệt đối

Người vận hành nhìn trực tiếp hành trình đóng/mở → giảm 99% lỗi thao tác.

2. Độ kín hoàn hảo 100%

Đĩa bọc EPDM nguyên khối → chống rò rỉ tuyệt đối.

3. Khả năng chịu áp tốt

Dùng được cho hệ PN16 – phù hợp nước sạch & PCCC.

4. Độ bền cao – tuổi thọ 10–15 năm

Sơn epoxy chống oxy hóa, chống gỉ vượt trội.

5. Giá thành cạnh tranh nhất phân khúc

Rẻ hơn các thương hiệu: AUT, ARV, Samwoo, Kitz.

Ứng dụng thực tế của van cổng ty nổi AUTA DN50

Van cổng AUTA DN50 được sử dụng rộng rãi trong:

• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống cấp nước sạch đô thị
• Nhà máy sản xuất, khu công nghiệp
• Hệ thống HVAC
• Tòa nhà, chung cư, trung tâm thương mại
• Ngành công nghiệp & hóa chất nhẹ

DN50 là kích thước phổ biến trong hệ sprinkler và họng nước chữa cháy trong nhà.

Cách lắp đặt van cổng ty nổi AUTA DN50

Bước 1: Kiểm tra van trước khi lắp

• Hành trình ty
• Độ kín
• Tình trạng sơn và bulong

Bước 2: Vệ sinh đường ống

Loại bỏ bùn, sét, vật cản.

Bước 3: Lắp đặt đúng chiều dòng chảy

• Theo mũi tên trên thân
• Dùng gioăng cao su tiêu chuẩn

Bước 4: Siết bulong mặt bích

Theo hình chữ X để tránh lệch.

Bước 5: Kiểm tra vận hành

Đóng/mở 2–3 lần để đảm bảo hoạt động trơn tru.

Hướng dẫn sử dụng

• Mở/đóng bằng vô lăng, không quay quá nhanh.
• Quan sát ty nổi để kiểm tra trạng thái.
• Không ép lực quá mạnh khi đóng hoàn toàn.
• Tránh để vật lạ bám vào ty gây kẹt.

Hướng dẫn bảo quản – bảo trì van

Kiểm tra định kỳ mỗi 6 tháng

• Hành trình ty
• Gioăng làm kín
• Độ kín đĩa

Bôi trơn ty van khi thấy khô, rít

Vệ sinh sơn epoxy – tránh trầy xước

Đảm bảo môi trường khô thoáng – tránh ngập nước

Thử áp lực định kỳ trong hệ PCCC theo tiêu chuẩn QCVN

Kết luận

Van cổng ty nổi AUTA DN50 là lựa chọn tối ưu cho các hệ thống cấp nước và PCCC nhờ tính an toàn, độ bền cao, giá thành hợp lý và khả năng vận hành ổn định. Với cơ chế ty nổi rõ ràng, van giúp dễ dàng kiểm soát trạng thái và đảm bảo độ an toàn tối đa cho toàn bộ hệ thống.
