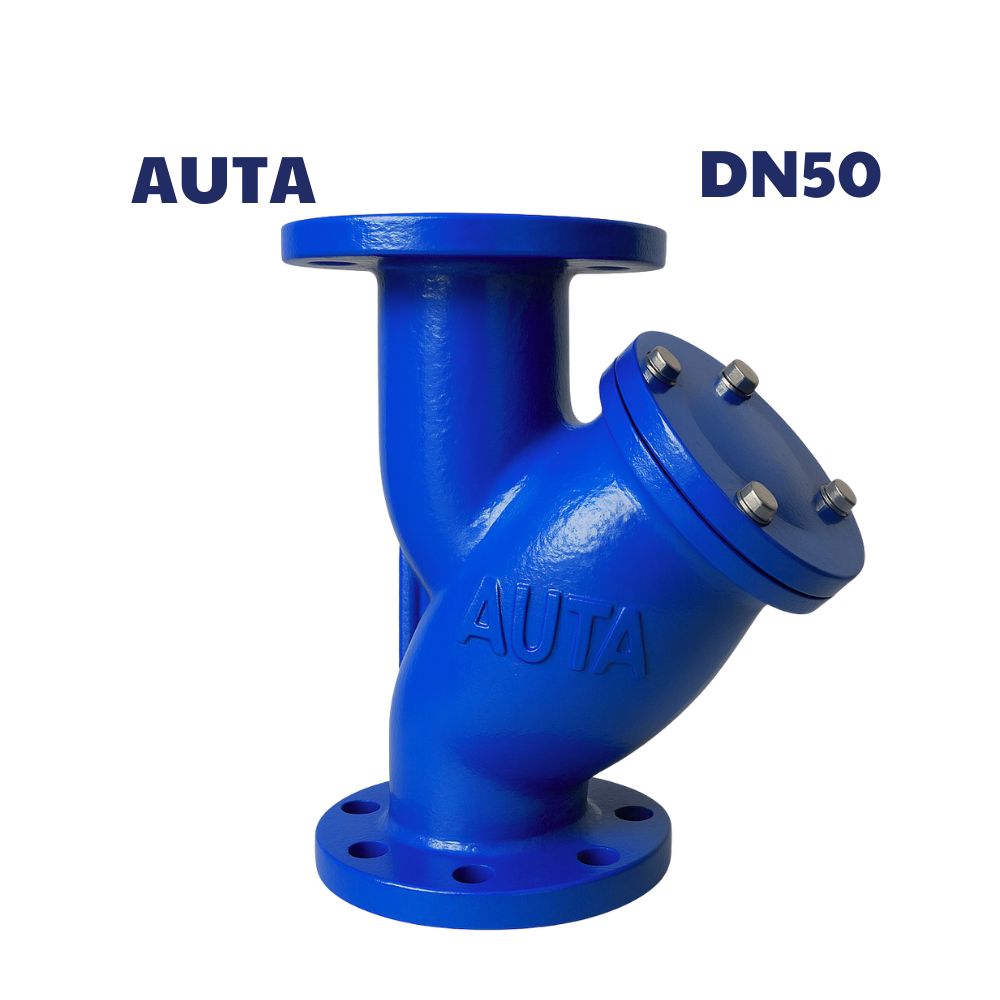

Y lọc AUTA DN50

Khái niệm Y lọc AUTA DN50

Y lọc AUTA DN50 (AUTA Y Strainer DN50) là thiết bị lọc dạng chữ Y được lắp trên đường ống kích thước DN50 (2 inch). Van sử dụng giỏ lọc inox để giữ lại rác, cặn bẩn, sỏi, gỉ sét… nhằm:

• Bảo vệ máy bơm, van điều khiển, đồng hồ đo, thiết bị truyền động
• Giảm nguy cơ tắc nghẽn hệ thống
• Tăng tuổi thọ thiết bị phía sau

Sản phẩm thuộc dòng Y lọc AUTA – thương hiệu quen thuộc tại Việt Nam nhờ chất lượng ổn định, giá tốt và tuổi thọ cao.

Cấu tạo của Y lọc AUTA DN50

Một Y Strainer AUTA DN50 hoàn chỉnh bao gồm các bộ phận chính:

Thân van (Body)

• Đúc từ gang GG20 / gang cầu GGG40 hoặc thép tùy phiên bản.
• Kết nối mặt bích tiêu chuẩn BS / JIS / DIN.
• Sơn phủ epoxy chống ăn mòn.

Lưới lọc (Mesh Filter)

• Chế tạo từ inox 304 hoặc inox 316.
• Lưới lọc siêu bền, chịu được áp lực dòng chảy lớn.
• Kích thước mắt lưới phổ biến: 0.5 – 3 mm.

Nắp xả (Drain Cap)

• Dễ dàng tháo mở để vệ sinh giỏ lọc.
• Sử dụng gioăng cao su EPDM/ NBR chống rò rỉ.

Gioăng làm kín

• Chịu nhiệt tốt, chống hóa chất và chịu áp lực cao.

Bu-lông, đai ốc

• Xiết chặt nắp lọc giúp cấu trúc sản phẩm chắc chắn.

Nguyên lý hoạt động của Y lọc AUTA DN50

Nguyên lý vận hành của Y lọc AUTA DN50 rất đơn giản nhưng cực kỳ hiệu quả:

1. Nước hoặc chất lỏng đi vào thân van.
2. Dòng chảy được dẫn qua lưới lọc inox.
3. Tạp chất lớn hơn kích thước mắt lưới sẽ bị giữ lại.
4. Chất lỏng sạch tiếp tục đi về phía thiết bị sau van.
5. Khi rác tích tụ nhiều, chỉ cần mở nắp xả để vệ sinh giỏ lọc.

Thiết kế hình chữ Y giúp giảm tổn thất áp lực, đảm bảo lưu lượng ổn định cho hệ thống.

Thông số kỹ thuật Y lọc AUTA DN50

Hạng mục	Thông số
Model	4100H
Kích thước	DN50 – 2 inch
Áp lực làm việc	PN10 / PN16
Nhiệt độ làm việc	0 – 120°C
Vật liệu thân	Gang xám, gang cầu, thép
Lưới lọc	Inox 304/316
Kiểu kết nối	Mặt bích BS / JIS / DIN
Màu sắc	Xanh dương epoxy
Môi trường sử dụng	Nước sạch, nước thải nhẹ, hệ HVAC, PCCC, dầu nhẹ

Quý khách có thể: XEM VÀ TẢI CATALOG

Đặc điểm nổi bật của Y lọc AUTA DN50

✔ Hiệu quả lọc cao

Lưới lọc inox dày, bền, giữ lại hầu hết tạp chất mà không làm cản trở dòng chảy.

✔ Độ bền vượt trội

• Thân gang hoặc thép đúc nguyên khối.
• Sơn tĩnh điện epoxy chống oxy hóa mạnh.

✔ Dễ dàng bảo trì

• Nắp xả lớn giúp vệ sinh lưới lọc cực nhanh.
• Không cần tháo rời khỏi đường ống.

✔ Giá thành hợp lý

So với các thương hiệu châu Âu, Y lọc AUTA có mức giá dễ tiếp cận, hiệu quả cao.

✔ Đáp ứng tiêu chuẩn quốc tế

• Kích thước và mặt bích đồng bộ với hệ thống tiêu chuẩn JIS – BS – DIN.

Ứng dụng thực tế của Y lọc AUTA DN50

Y lọc AUTA DN50 được sử dụng rộng rãi trong:

• Hệ thống cấp nước – thoát nước: Ngăn rác, cặn bẩn đi vào đường ống, bảo vệ bơm và van.
• Hệ thống PCCC (Fire Fighting): Lọc tạp chất tránh tắc nghẽn đường cấp cho máy bơm cứu hỏa.
• Nhà máy xử lý nước: Trước các van điều khiển, thiết bị đo lưu lượng, bơm công nghiệp.
• Hệ thống HVAC – Chiller: Bảo vệ máy lạnh công nghiệp và các phụ kiện đường ống.
• Công nghiệp dầu – khí – hóa chất: Làm sạch dầu nhẹ, dung môi, chất lỏng không ăn mòn mạnh.

Cách lắp đặt Y lọc AUTA DN50

Bước 1: Xác định chiều dòng chảy

Lắp đúng theo mũi tên trên thân van.

Bước 2: Chọn vị trí phù hợp

• Luôn lắp ở trước máy bơm hoặc trước van điều khiển.
• Phần lưới lọc hướng xuống dưới để giữ rác hiệu quả.

Bước 3: Lắp đặt bằng mặt bích

• Kiểm tra gioăng.
• Xiết bu-lông theo hình sao để đảm bảo đồng đều.

Bước 4: Kiểm tra rò rỉ

Chạy thử áp lực và quan sát.

Hướng dẫn sử dụng & bảo quản

Vệ sinh định kỳ

• Tần suất: 1–3 tháng tùy chất lượng nước.
• Mở nắp xả, lấy lưới lọc ra và rửa sạch.

Không để rác bám quá nhiều

Tránh gây giảm áp hoặc tắc dòng chảy.

Bảo quản

• Để nơi khô ráo.
• Không để va đập làm méo lưới lọc.

Thay lưới lọc khi cần

Nếu lưới bị hư, biến dạng, cần thay mới để đảm bảo hiệu suất.

Kết luận

Y lọc AUTA DN50 là giải pháp tối ưu để bảo vệ toàn bộ hệ thống đường ống, giảm hư hỏng thiết bị và tăng tuổi thọ máy bơm, van công nghiệp. Với thiết kế bền bỉ, dễ bảo trì, chi phí đầu tư hợp lý, sản phẩm đang được ứng dụng rộng rãi trong nhiều ngành công nghiệp.
