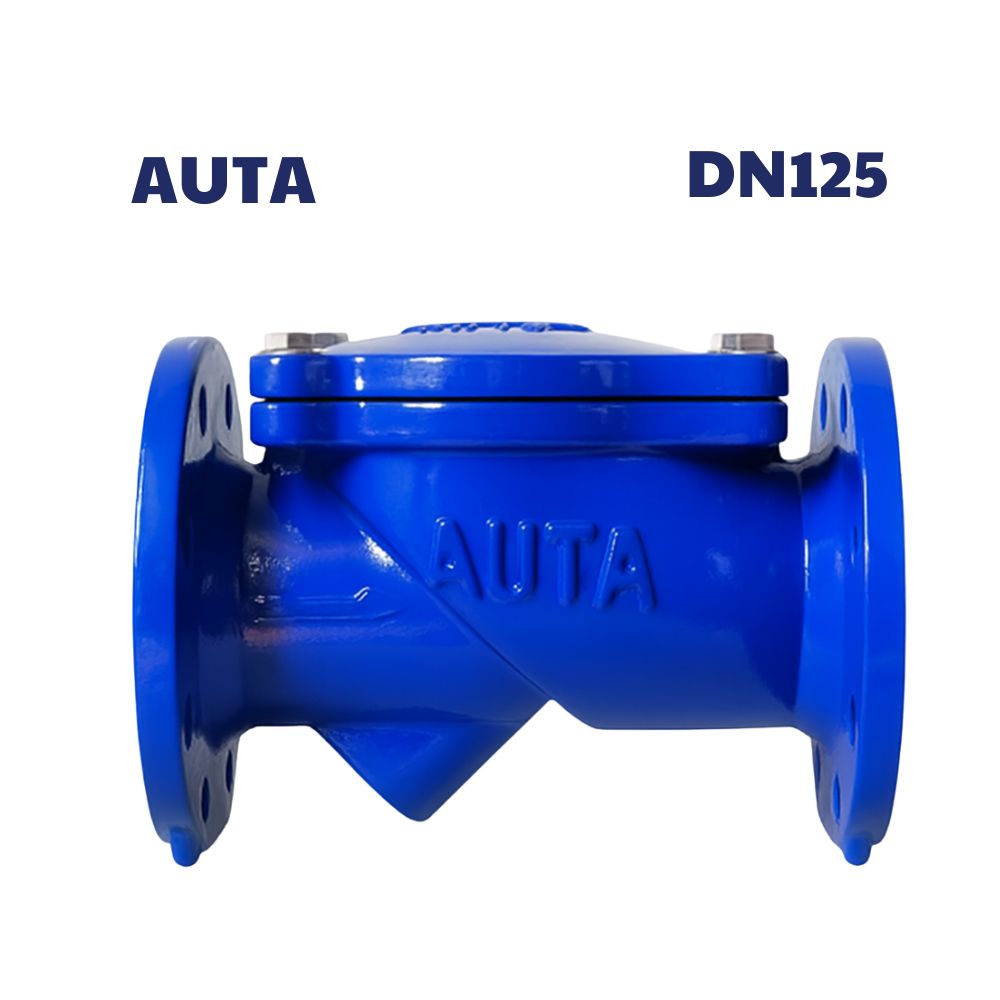

Van 1 chiều lá lật AUTA DN125
137 ₫
| Thông số | Giá trị |
| Model | 2100H |
| Kích thước | DN125 (5″ Inch Phi 140mm) |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn mặt bích | BS 4504 – PN16, JIS10K, DIN |
| Áp lực làm việc | PN10/PN16 |
| Nhiệt độ làm việc | -10°C đến 120°C |
| Vật liệu thân | Gang cầu / gang xám / inox |
| Vật liệu lá van | Inox 304/316 |
| Gioăng kín | EPDM/NBR |
| Môi trường sử dụng | Nước sạch, nước thải, PCCC, hệ HVAC |
Van 1 chiều lá lật AUTA DN125 là gì?
Van 1 chiều lá lật AUTA DN125 là thiết bị tự động ngăn dòng chảy ngược, giúp bảo vệ máy bơm, đường ống và các thiết bị trong hệ thống. Van hoạt động hoàn toàn tự nhiên nhờ áp lực dòng chảy, không cần điện hay tác động cơ học.
DN125 tương đương kích thước 5 inch, phi 140 mm, thường được sử dụng cho đường ống trung bình – lớn trong các hệ thống cấp thoát nước, công trình công nghiệp và dân dụng.
Cấu tạo của van 1 chiều lá lật AUTA DN125
Van được thiết kế với cấu trúc đơn giản nhưng bền bỉ, gồm các bộ phận chính:
- Thân van: chế tạo từ gang cầu hoặc gang xám, phủ epoxy chống ăn mòn, kết nối mặt bích tiêu chuẩn DIN/BS.
- Nắp van: cố định bằng bulong, dễ dàng tháo mở để kiểm tra và bảo dưỡng.
- Lá lật (Disc): bộ phận đóng mở theo chiều dòng chảy, vật liệu gang hoặc inox, chịu ăn mòn tốt.
- Trục lá (Hinge pin): kết nối và tạo chuyển động cho lá van.
- Gioăng làm kín: đảm bảo kín nước giữa thân và nắp van.
Nguyên lý hoạt động của van 1 chiều lá lật AUTA DN125
Khi lưu chất chảy đúng chiều (theo hướng mũi tên trên thân van), áp lực dòng chảy sẽ đẩy lá lật mở ra, cho phép dòng lưu chất đi qua.
Khi dòng chảy giảm hoặc xuất hiện dòng ngược, lá van lập tức đóng xuống nhờ trọng lực và áp lực ngược, ngăn hoàn toàn hiện tượng chảy ngược về nguồn.
Nguyên lý hoạt động giúp bảo vệ máy bơm, tránh sự cố nước va và tăng tuổi thọ đường ống.
Thông số kỹ thuật van 1 chiều lá lật AUTA DN125
| Thông số | Giá trị |
| Model | AUTA Swing Check Valve |
| Kích thước | DN125 (5 inch – phi 140) |
| Kiểu van | Van 1 chiều lá lật |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn | BS 4504, DIN PN16, JIS 10K |
| Vật liệu thân | Gang cầu FCD450 hoặc gang xám FC200 |
| Vật liệu lá van | Gang hoặc inox |
| Áp lực làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Môi trường | Nước sạch, nước thải, PCCC, HVAC |
| Thương hiệu | AUTA |
Quý khách có thể: XEM VÀ TẢI CATALOG
Đặc điểm nổi bật của van 1 chiều lá lật AUTA DN125
- Chống chảy ngược tuyệt đối, bảo vệ toàn bộ hệ thống và máy bơm.
- Thiết kế lá lật mở rộng, tổn thất áp thấp, lưu lượng qua van lớn.
- Vật liệu bền bỉ, phủ epoxy chống rỉ, làm việc tốt trong môi trường ẩm hoặc nước thải nhẹ.
- Vận hành tự động, không cần bảo trì phức tạp.
- Dễ lắp đặt với đường ống mặt bích DN125.
- Giá thành hợp lý, hiệu suất cao phù hợp nhiều công trình.
Ứng dụng thực tế của van 1 chiều lá lật AUTA DN125
Van thường được sử dụng trong:
- Hệ thống bơm nước công nghiệp và dân dụng
- Hệ thống PCCC – phòng chống dòng chảy ngược
- Hệ thống xử lý nước sạch và nước thải
- Đường ống HVAC và hệ thống điều hòa trung tâm
- Khu công nghiệp, nhà máy sản xuất, trạm bơm
- Hệ thống cấp thoát nước đô thị, khu dân cư
DN125 là kích thước thông dụng cho các hệ thống lưu lượng trung bình – lớn.
Cách lắp đặt van 1 chiều lá lật AUTA DN125
- Xác định đúng chiều mũi tên trên thân van trước khi lắp.
- Lắp giữa hai mặt bích DN125, siết đều bulong theo thứ tự đối xứng để đảm bảo kín.
- Đảm bảo đường ống thẳng, các mặt bích phẳng và đúng tiêu chuẩn để tránh kẹt lá van.
- Nên lắp cách máy bơm từ 5 đến 7 lần đường kính ống để tránh hiện tượng nước va.
- Thử áp và kiểm tra rò rỉ trước khi đưa vào vận hành.
Hướng dẫn sử dụng và bảo quản van
- Sử dụng cho môi trường nước sạch, nước thải nhẹ, tránh vật thể rắn lớn đi qua gây kẹt lá lật.
- Không để bơm chạy khan vì có thể gây sốc áp mạnh lên lá van.
- Kiểm tra và vệ sinh định kỳ từ 6 đến 12 tháng.
- Tháo nắp kiểm tra lá lật nếu hệ thống có dấu hiệu rung hoặc đóng mở bất thường.
- Bảo quản van nơi khô ráo, tránh tác động mạnh từ bên ngoài.
