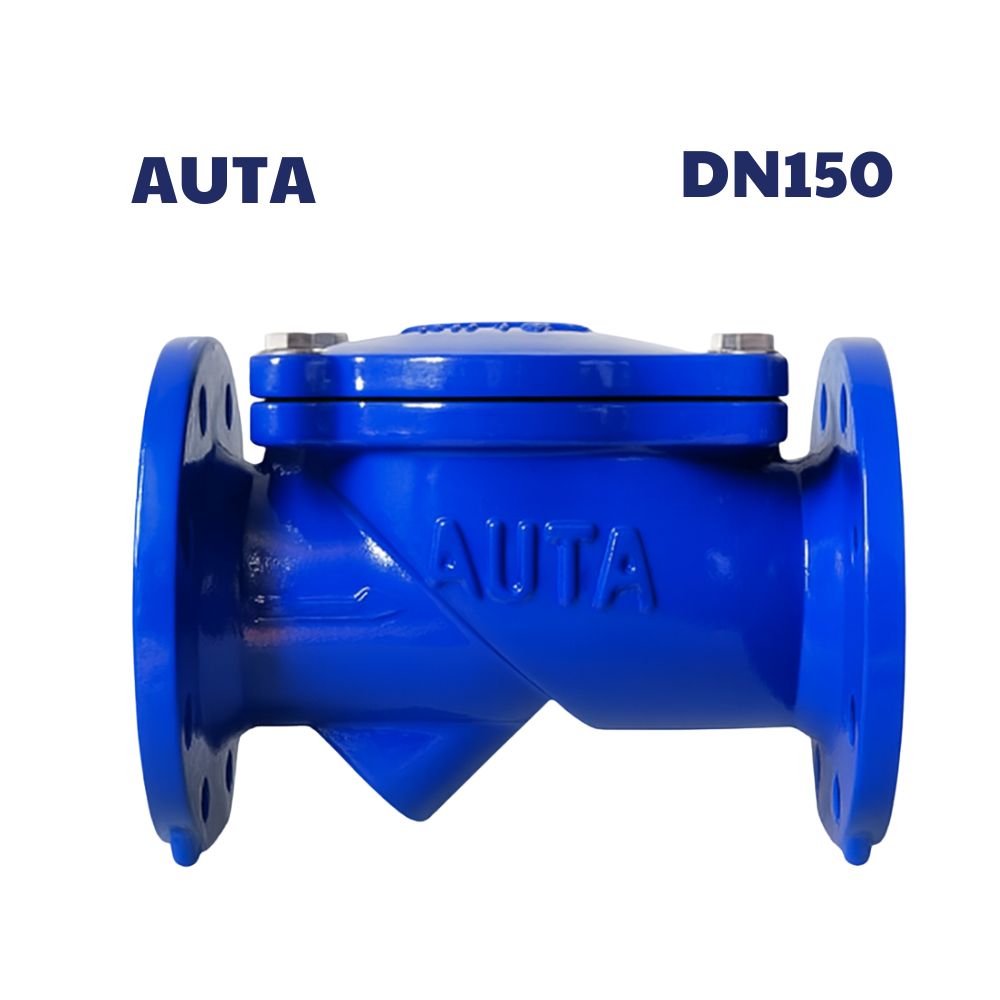

Van 1 chiều lá lật AUTA DN150
138 ₫
| Thông số | Giá trị |
| Model | 2100H |
| Kích thước | DN150 (6″ Inch Phi 168mm) |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn mặt bích | BS 4504 – PN16, JIS10K, DIN |
| Áp lực làm việc | PN10/PN16 |
| Nhiệt độ làm việc | -10°C đến 120°C |
| Vật liệu thân | Gang cầu / gang xám / inox |
| Vật liệu lá van | Inox 304/316 |
| Gioăng kín | EPDM/NBR |
| Môi trường sử dụng | Nước sạch, nước thải, PCCC, hệ HVAC |
Van 1 chiều lá lật AUTA DN150 là gì?
Là van 1 chiều dạng lá lật DN150 tương đương: 6 inch, phi 168 mm dùng để ngăn dòng chảy ngược trong hệ thống. Hoạt động hoàn toàn tự động, không cần điện hoặc thao tác bằng tay.
Cấu tạo của van 1 chiều lá lật AUTA DN150
- Thân van:Vật liệu: gang cầu FCD450 hoặc gang xám FC200. Kết nối: mặt bích
- Nắp van: Gắn bằng bulong
- Lá lật (Disc): Đóng mở theo áp lực dòng chảy
- Trục lá (Hinge pin): Giúp lá lật hoạt động ổn định, đóng mở linh hoạt
- Gioăng làm kín: Tạo độ kín tuyệt đối giữa thân và nắp van
Nguyên lý hoạt động của van 1 chiều lá lật AUTA DN150
Khi dòng chảy đi đúng chiều:
- Áp lực đẩy lá van mở ra
- Lưu chất đi qua dễ dàng
Khi dòng chảy giảm hoặc đảo chiều:
- Lá lật tự động rơi xuống
- Ngăn hoàn toàn dòng chảy ngược
Thông số kỹ thuật van 1 chiều lá lật AUTA DN150
| Thông số | Giá trị |
| Kích thước | DN150 (6 inch – phi 168) |
| Kiểu van | Van 1 chiều lá lật |
| Kết nối | Mặt bích |
| Tiêu chuẩn | DIN PN16, BS 4504, JIS 10K |
| Vật liệu thân | Gang cầu hoặc gang xám |
| Vật liệu lá van | Gang hoặc inox |
| Áp lực làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Môi trường | Nước sạch, nước thải nhẹ, PCCC, HVAC |
| Thương hiệu | AUTA |
Quý khách có thể: XEM VÀ TẢI CATALOG
Đặc điểm nổi bật của van 1 chiều lá lật AUTA DN150
- Ngăn dòng chảy ngược tuyệt đối
- Lưu lượng qua van lớn, tổn thất áp nhỏ
- Lá lật đóng mở êm, giảm tác động nước va
- Độ bền cao, sơn epoxy chống ăn mòn
- Lắp đặt dễ dàng trong hệ thống mặt bích DN150
- Giá thành hợp lý, hiệu suất ổn định lâu dài
- Bảo trì đơn giản, tháo nắp nhanh chóng
Ứng dụng của van 1 chiều lá lật AUTA DN150
- Hệ thống bơm nước công nghiệp
- Trạm bơm cấp – thoát nước đô thị
- Hệ thống PCCC tiêu chuẩn
- Nhà máy xử lý nước sạch và nước thải
- Hệ thống HVAC, chiller công suất lớn
- Đường ống trong nhà máy chế biến, thực phẩm, dệt nhuộm, hóa chất nhẹ
- Khu công nghiệp, trung tâm thương mại, tòa nhà cao tầng
Cách lắp đặt van 1 chiều lá lật AUTA DN150
- Xác định đúng chiều mũi tên chỉ hướng dòng chảy
- Lắp vào giữa hai mặt bích DN150
- Siết bulong theo kiểu đối xứng để tạo độ kín tốt
- Đảm bảo đường ống thẳng và đồng tâm
- Vị trí lắp nên cách máy bơm 5 – 7 lần đường kính ống
- Kiểm tra rò rỉ sau khi hoàn tất lắp đặt
Hướng dẫn sử dụng và bảo quản van
- Sử dụng cho nước sạch hoặc nước thải nhẹ
- Tránh để dị vật lớn lọt vào làm kẹt lá lật
- Kiểm tra định kỳ 6 – 12 tháng
- Vệ sinh cơ cấu lá, trục, gioăng nếu van đóng mở bất thường
- Bảo quản nơi khô ráo khi không dùng trong thời gian dài
- Sử dụng hóa chất vệ sinh phù hợp với vật liệu gang và epoxy
