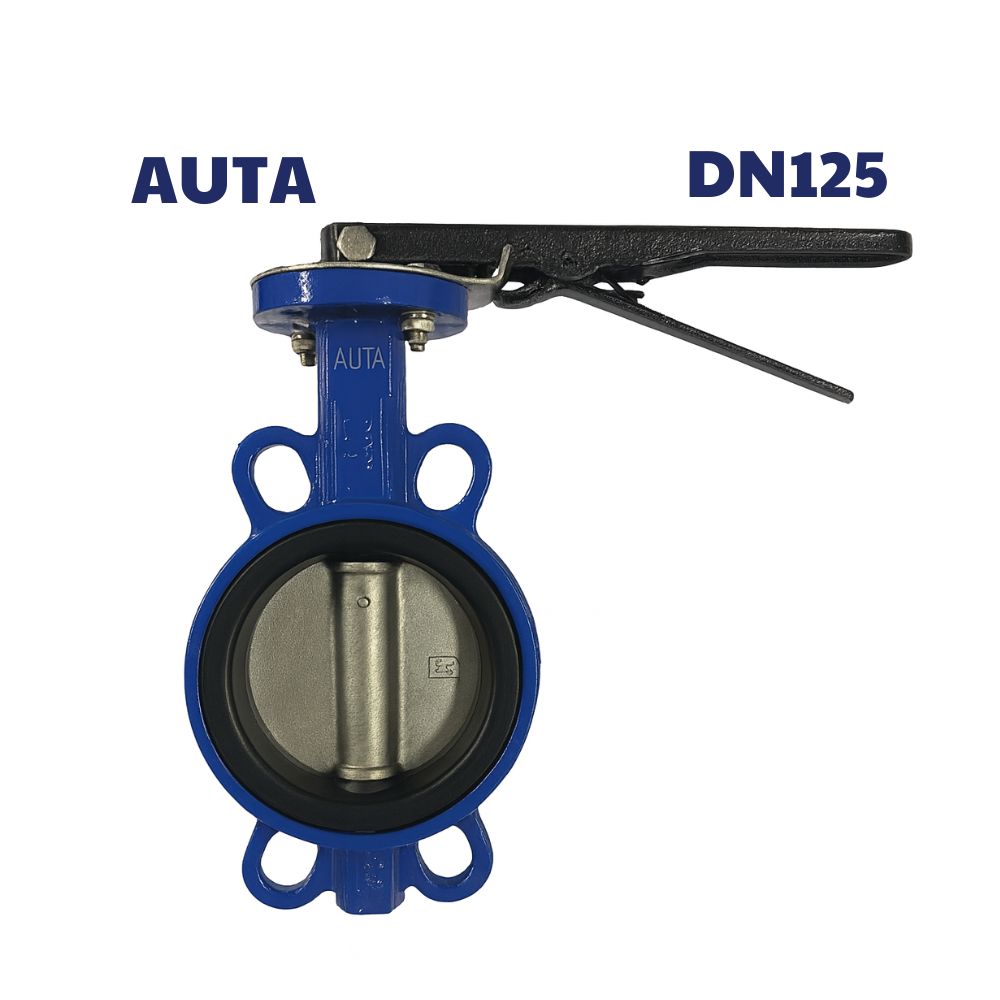

Van bướm tay gạt AUTA DN125

Van bướm tay gạt AUTA DN125 là gì?

Van bướm tay gạt AUTA DN125 (Butterfly Valve AUTA DN125) là dòng van đóng mở – điều tiết lưu chất trên đường ống kích thước DN125 (Ø140 mm – 5 inch). Van sử dụng cơ chế tay gạt (Lever) để xoay đĩa bướm, cho phép đóng/mở nhanh, thao tác đơn giản.

Cấu tạo của van bướm tay gạt AUTA DN125

Van bướm AUTA DN125 gồm các bộ phận sau:

Thân van (Body)

• Vật liệu gang cầu hoặc gang xám, phủ epoxy.
• Kiểu kết nối wafer, tương thích JIS – BS – DIN.

Đĩa van (Disc)

• Inox 304/316 hoặc gang mạ Ni.
• Độ bền cao, chống ăn mòn, chống kẹt.

Trục van (Stem)

• Làm từ thép không gỉ, truyền lực xoay cho đĩa van.

Gioăng làm kín (Seat – EPDM/NBR)

• Chịu nhiệt tốt, độ kín cao, chống rò rỉ.

Tay gạt (Lever handle)

• Tay gạt thép phủ sơn tĩnh điện.
• Có khóa định vị nhiều góc mở.

Nguyên lý hoạt động

Van hoạt động dựa trên đĩa bướm xoay quanh trục:

• Gạt tay theo chiều mở → đĩa xoay 90° → dòng chảy đi qua.
• Gạt tay theo chiều đóng → đĩa trở về vị trí ngang → chặn dòng.
• Có thể điều tiết lưu lượng bằng cách khóa đĩa ở các góc mở khác nhau.

Ưu điểm: thao tác nhanh 1–2 giây, dễ điều khiển, chi phí vận hành thấp.

Thông số kỹ thuật van bướm tay gạt AUTA DN125

Quý khách có thể: XEM VÀ TẢI CATALOG

Đặc điểm nổi bật

• Giá thành rẻ hơn van điều khiển điện/khí.
• Thiết kế wafer gọn nhẹ, lắp đặt dễ dàng.
• Khả năng đóng mở nhanh, an toàn.
• Mức độ kín cao nhờ gioăng EPDM chất lượng.
• Phù hợp cho đường ống lưu lượng trung bình – lớn.
• Độ bền cao, chống gỉ tốt, ít phải bảo trì.

Ứng dụng thực tế

Van bướm tay gạt AUTA DN125 ứng dụng trong nhiều hệ thống:

• Hệ thống cấp nước – nước sạch: Điều tiết và đóng mở nước nhanh chóng.
• PCCC – đường ống sprinkler: Kết nối với bơm chữa cháy, trạm van ngắt.
• HVAC – Chiller – giải nhiệt: Điều tiết lưu lượng nước lạnh.
• Nhà máy dệt nhuộm, thực phẩm, nước giải khát: Làm việc ổn định, không rò rỉ.
• Hệ thống xử lý nước thải – cấp thoát nước đô thị: Chịu được môi trường nước thải, dễ bảo trì.

Hướng dẫn lắp đặt van bướm tay gạt AUTA DN125

Chuẩn bị

• Chọn mặt bích đúng tiêu chuẩn (JIS/BS/DIN).
• Vệ sinh sạch hai bề mặt bích.
• Đặt gioăng EPDM giữa hai mặt bích.

Các bước lắp

1. Đặt van vào giữa hai mặt bích.
2. Giữ đĩa van mở nhẹ 10–20° để tránh kẹt.
3. Lắp bulong và siết đều theo hình sao.
4. Kiểm tra thao tác đóng – mở.

Lưu ý quan trọng

• Tránh lắp khi đường ống đang có áp lực.
• Không siết quá mạnh làm cong seat EPDM.
• Đảm bảo hướng tay gạt thuận tiện vận hành.

Hướng dẫn sử dụng

• Gạt tay theo chiều OPEN/CLOSE tương ứng.
• Dùng chốt khóa để giữ góc mở mong muốn.
• Không dùng lực mạnh gây cong tay gạt.
• Không đóng mở liên tục trong thời gian ngắn.

Bảo trì – bảo quản

Bảo quản

• Đặt ở nơi khô ráo, tránh tác động mạnh.
• Bịt kín đầu van khi chưa sử dụng.

Bảo trì

• Kiểm tra gioăng 6–12 tháng/lần.
• Vệ sinh cặn bẩn nếu có.
• Tra dầu nhẹ phần trục khi thấy quay nặng.

Kết luận

Van bướm tay gạt AUTA DN125 là lựa chọn lý tưởng cho các hệ thống công nghiệp và dân dụng nhờ thiết kế nhỏ gọn, vận hành nhanh, giá tốt và độ bền cao. Đây là dòng van được tin dùng trong cấp thoát nước, PCCC, HVAC và nhiều ngành công nghiệp hiện nay.
