Van bướm tay gạt AUTA DN150

Van bướm tay gạt AUTA DN150 là gì?

Van bướm AUTA DN150 là thiết bị đóng mở, điều tiết lưu chất trên đường ống kích thước DN150 (6 inch – Ø168 mm). Van sử dụng cơ chế tay gạt để điều khiển đĩa bướm xoay 90 độ, phù hợp cho hệ thống nước sạch, PCCC, cấp thoát nước, HVAC và nhiều ứng dụng công nghiệp.

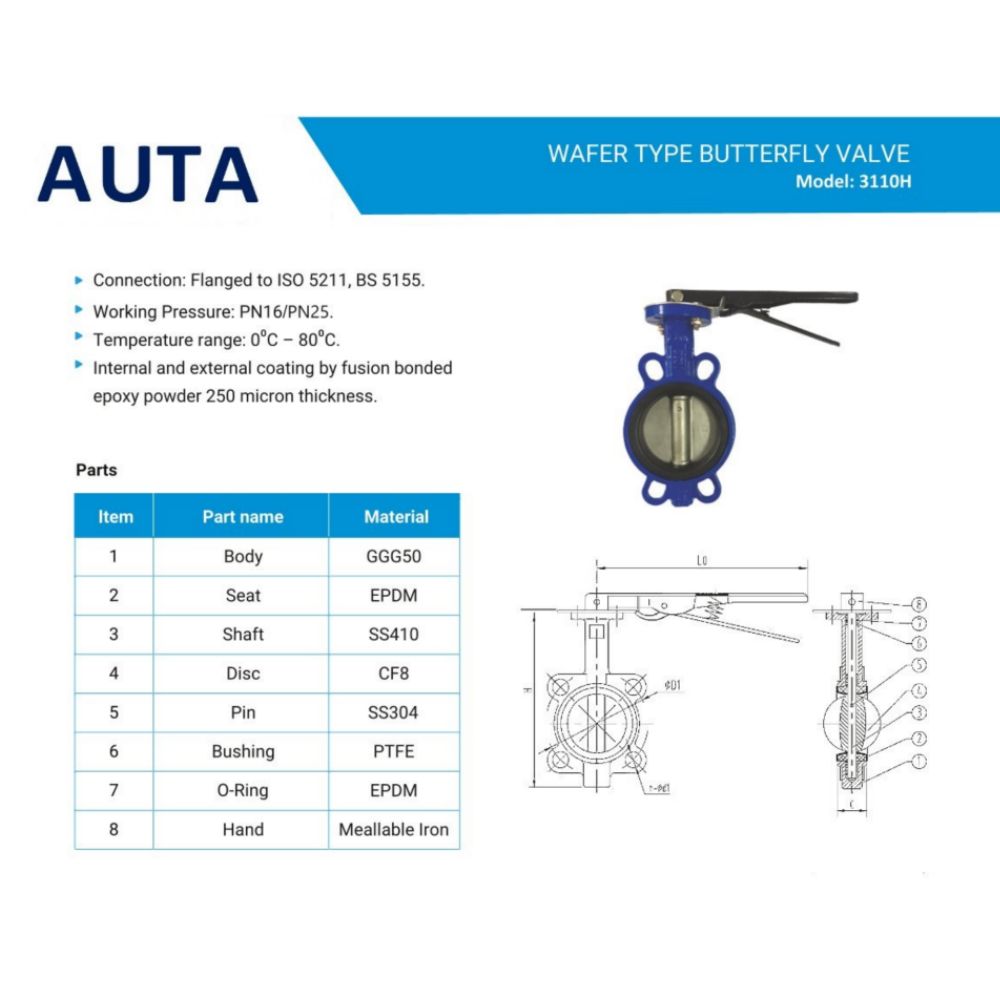

Cấu tạo của van bướm tay gạt AUTA DN150

Thân van

• Vật liệu: gang cầu hoặc gang xám phủ epoxy chống ăn mòn.
• Kiểu kết nối: wafer, phù hợp chuẩn JIS, BS, DIN.

Đĩa van

• Chất liệu inox 304, inox 316 hoặc gang mạ Ni.
• Tiếp xúc trực tiếp với dòng chảy, chịu áp lực và chống gỉ.

Trục van

• Inox 304/316, cứng, bền, truyền lực tốt cho đĩa van.

Gioăng làm kín

• EPDM hoặc NBR.
• Tạo độ kín tuyệt đối khi đóng, chịu nhiệt và chống mài mòn.

Tay gạt

• Làm từ thép phủ sơn tĩnh điện.
• Có các nấc khóa để cố định nhiều góc mở khác nhau.

Nguyên lý hoạt động

Van bướm tay gạt AUTA DN150 hoạt động dựa trên chuyển động xoay của đĩa bướm:

• Gạt tay về hướng mở giúp đĩa xoay 90 độ, cho dòng chảy đi qua.
• Gạt tay về hướng đóng làm đĩa nằm ngang, chặn toàn bộ dòng chảy.
• Người vận hành có thể điều tiết lưu lượng bằng cách khóa tay gạt ở nhiều vị trí.

Ưu điểm của cơ chế này là thao tác nhanh, dễ sử dụng và vận hành ổn định.

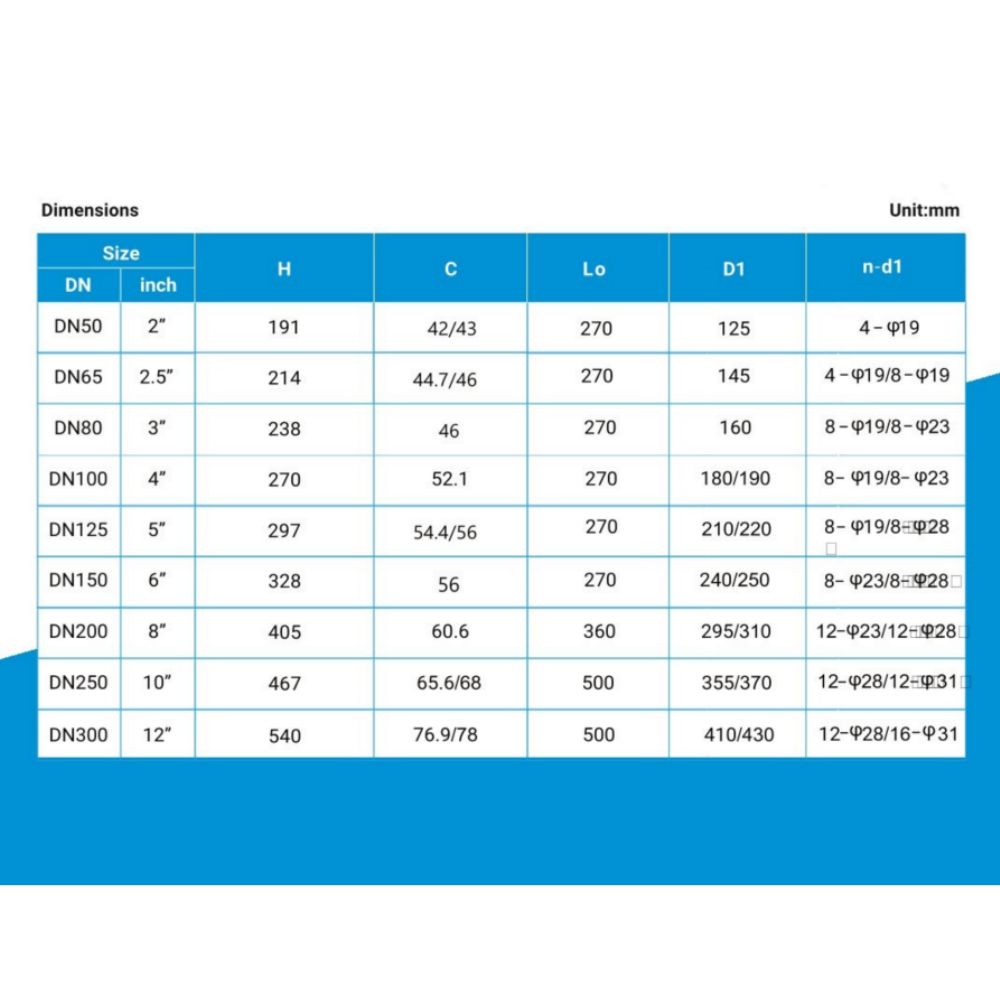

Thông số kỹ thuật van bướm tay gạt AUTA DN150

Quý khách có thể: XEM VÀ TẢI CATALOG

Đặc điểm nổi bật

• Thiết kế gọn nhẹ, dễ lắp đặt.
• Đóng mở nhanh, vận hành đơn giản.
• Giá thành thấp hơn van bi hoặc van điều khiển.
• Độ kín cao nhờ gioăng EPDM chất lượng.
• Hoạt động bền bỉ trong nhiều môi trường.
• Lắp được trên nhiều chuẩn mặt bích khác nhau.

Ứng dụng thực tế của van bướm tay gạt AUTA DN150

Van bướm AUTA DN150 được ứng dụng trong:

• Hệ thống cấp nước và nước sinh hoạt: Điều tiết tốc độ dòng chảy, đóng mở nhanh.
• PCCC – cứu hỏa: Lắp trên đường ống chính, trạm bơm, hệ sprinkler.
• HVAC – nước lạnh, giải nhiệt: Điều chỉnh lưu lượng tuần hoàn trong hệ thống làm mát.
• Công nghiệp sản xuất: Thực phẩm, dệt nhuộm, xử lý nước, môi trường.
• Trạm xử lý nước thải, cấp thoát nước đô thị: Làm việc ổn định trong môi trường có cặn và tạp chất.

Hướng dẫn lắp đặt van bướm tay gạt AUTA DN150

Chuẩn bị

• Kiểm tra tiêu chuẩn mặt bích (JIS, BS, DIN).
• Làm sạch hai mặt bích và kiểm tra độ phẳng.
• Chuẩn bị gioăng cao su phù hợp.

Quy trình lắp đặt

1. Đặt van vào đúng vị trí giữa hai mặt bích.
2. Giữ đĩa van mở nhẹ khoảng 10 đến 20 độ.
3. Lắp bulong và siết đều theo hình chữ X để tạo độ kín đồng đều.
4. Kiểm tra lại thao tác đóng mở sau khi lắp xong.

Lưu ý khi lắp

• Không siết quá chặt làm biến dạng seat EPDM.
• Hướng tay gạt phải thuận tiện thao tác.
• Không lắp khi hệ thống đang có áp lực nước.

Hướng dẫn sử dụng

• Gạt tay theo chiều OPEN để mở, CLOSE để đóng.
• Sử dụng chốt khóa để cố định góc mở mong muốn.
• Không dùng lực mạnh hoặc dụng cụ hỗ trợ.
• Tránh đóng mở liên tục với tần suất cao.

Bảo trì và bảo quản

Bảo quản

• Để nơi khô ráo, sạch sẽ khi chưa lắp đặt.
• Che chắn hai mặt kết nối chống bụi và tác động.

Bảo trì

• Kiểm tra tay gạt, trục van và gioăng định kỳ.
• Làm sạch cặn bẩn bám trên đĩa van nếu có.
• Tra dầu bôi trơn nhẹ nếu tay gạt vận hành nặng.

Kết luận

Van bướm tay gạt AUTA DN150 là lựa chọn hiệu quả cho các hệ thống đường ống quy mô vừa và lớn. Sản phẩm mang lại độ bền cao, vận hành dễ dàng, chi phí đầu tư thấp, phù hợp cho nước sạch, PCCC, HVAC và nhiều ngành công nghiệp hiện nay.
