Van bướm tay quay AUTA DN100
118 ₫
| Thông số | Giá trị |
| Model | 3120H |
| Kích cỡ | DN100 (4″ Inch Phi 114mmm) |
| Áp lực | PN10/PN16 |
| Vật liệu thân | Gang cầu / Gang xám |
| Đĩa van | Inox 304/316 hoặc gang mạ Ni |
| Gioăng | EPDM/NBR |
| Nhiệt độ làm việc | -10°C ~ 120°C |
| Kiểu lắp | Wafer |
| Tiêu chuẩn mặt bích | JIS, BS, DIN |
| Ứng dụng | Nước sạch, nước thải, PCCC, HVAC |

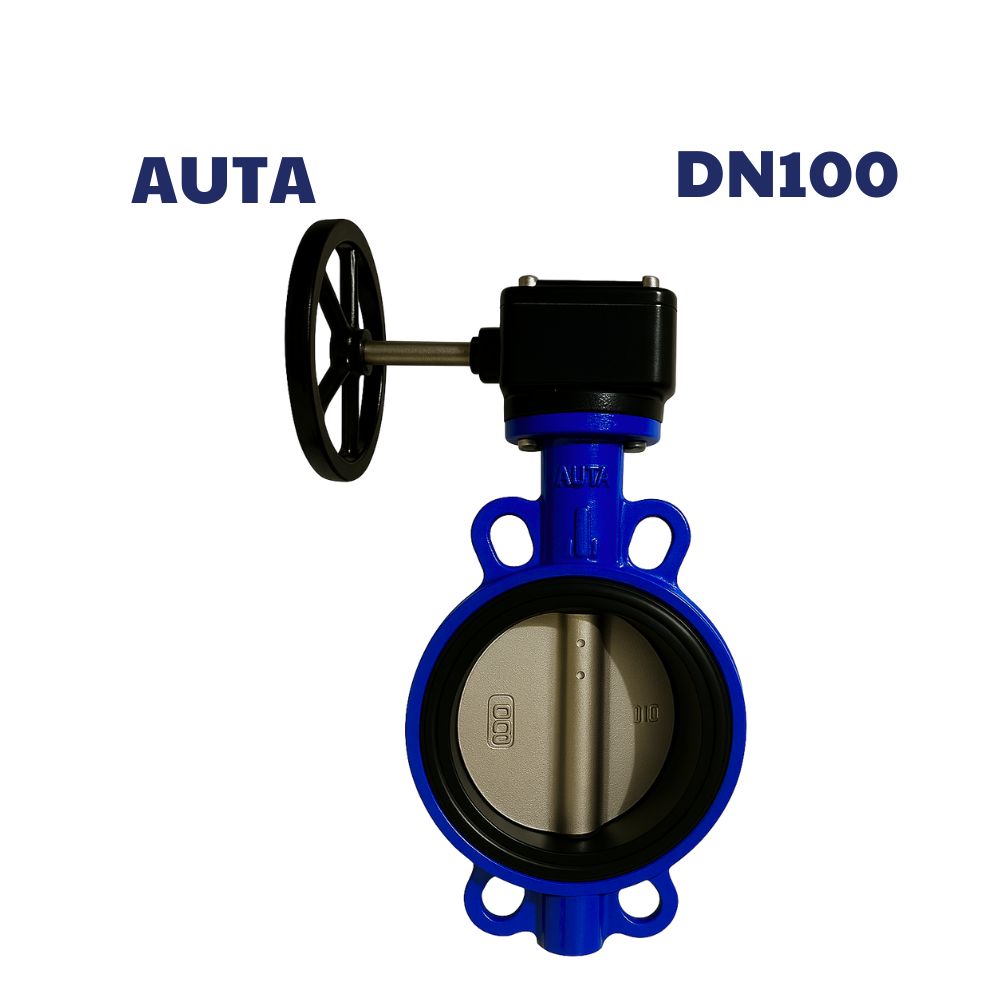

Van bướm tay quay AUTA DN100 là gì?
Van bướm tay quay AUTA DN100 (tương đương 4 inch) là thiết bị điều tiết lưu lượng chất lỏng hoặc khí trong hệ thống đường ống, giúp đóng mở hoặc điều chỉnh dòng chảy một cách linh hoạt. Van bướm AUTA nổi bật nhờ thiết kế hiện đại, vận hành bằng tay quay dễ dàng, thích hợp cho các hệ thống công nghiệp, dân dụng và xử lý nước.
Cấu tạo của van bướm tay quay AUTA DN100
Van bướm AUTA DN100 gồm các bộ phận chính:
- Thân van: Thường làm bằng gang, inox hoặc thép, chịu áp lực cao, chống ăn mòn.
- Đĩa van: Chất liệu inox hoặc gang phủ cao su, giúp đóng mở nhanh chóng, kín khít.
- Trục van: Thép không gỉ, liên kết giữa đĩa và tay quay.
- Tay quay (handwheel): Giúp vận hành van thủ công, đóng mở chính xác.
- Gioăng, vòng đệm: Ngăn rò rỉ và tăng độ bền van.
Nguyên lý hoạt động
Van bướm tay quay AUTA DN100 vận hành dựa trên cơ chế quay đĩa van:
- Quay tay quay theo chiều kim đồng hồ: Đĩa van đóng, ngăn chặn dòng chảy.
- Quay tay quay ngược chiều kim đồng hồ: Đĩa van mở, cho dòng chảy đi qua.
Cơ chế đơn giản nhưng hiệu quả, phù hợp cho đóng mở hoàn toàn hoặc điều chỉnh dòng chảy từng phần.

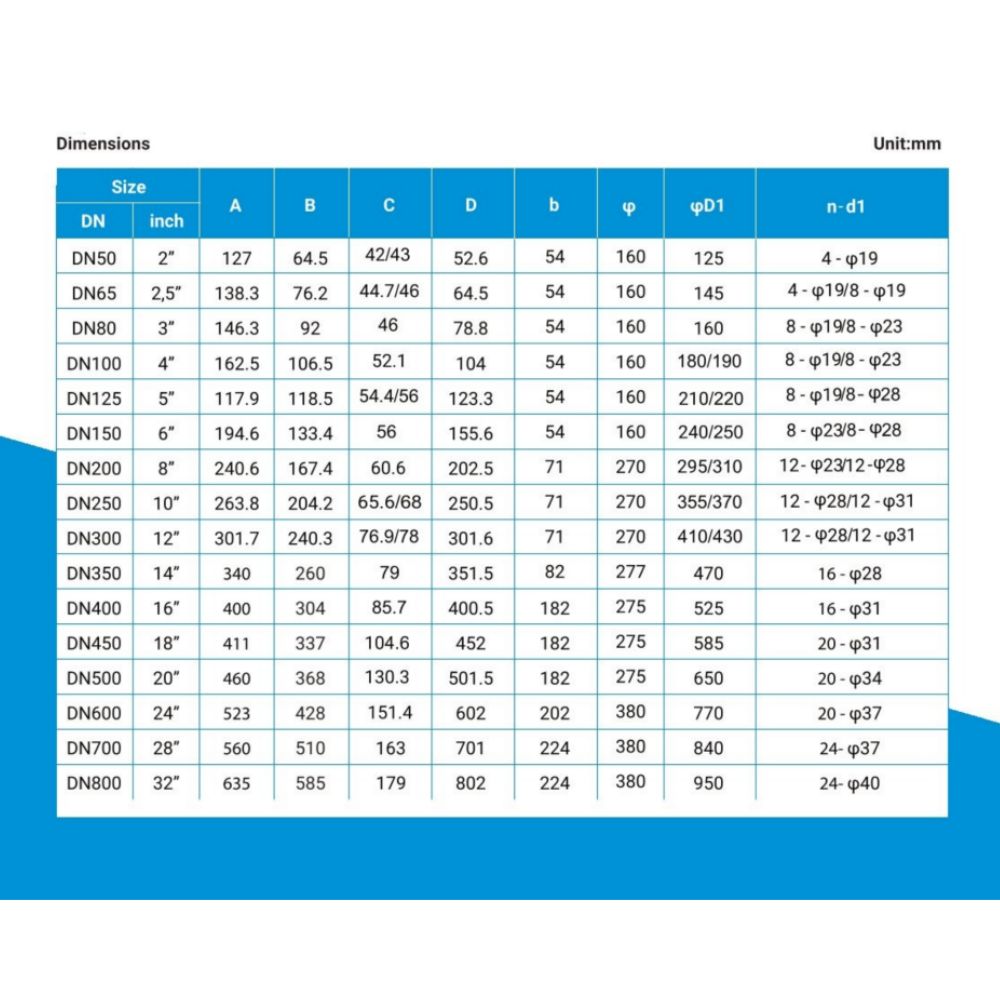

Thông số kỹ thuật van bướm AUTA DN100
| Thông số | Chi tiết |
| Model | AUTA DN100 |
| Kích thước | DN100 (4 inch) |
| Vật liệu thân van | Gang, inox, thép |
| Vật liệu đĩa van | Inox/ gang phủ cao su |
| Nhiệt độ làm việc | -10°C đến 150°C |
| Áp lực làm việc | PN10 – PN16 |
| Kiểu kết nối | Wafer hoặc lắp bích |
| Hình thức vận hành | Tay quay (handwheel) |
Quý khách có thể: XEM VÀ TẢI CATALOG
Đặc điểm nổi bật của van bướm tay quay AUTA DN100
- Vận hành nhẹ nhàng: Tay quay thiết kế tiện lợi, dễ dàng đóng mở.
- Độ bền cao: Thân và đĩa van chống ăn mòn, chịu được áp lực và nhiệt độ cao.
- Kín khít tuyệt đối: Gioăng và đĩa van tạo ra độ kín tốt, hạn chế rò rỉ.
- Dễ dàng bảo trì: Thiết kế đơn giản, tháo lắp nhanh chóng.
- Ứng dụng đa dạng: Sử dụng trong nước, hóa chất, hơi, khí nén.
Ứng dụng thực tế
Van bướm tay quay AUTA DN100 được sử dụng phổ biến trong:
- Hệ thống cấp thoát nước sạch và nước thải.
- Hệ thống hơi nước và khí nén công nghiệp.
- Các nhà máy chế biến thực phẩm, hóa chất, năng lượng.
- Hệ thống HVAC và đường ống dân dụng, thương mại.
Cách lắp đặt và sử dụng
Lắp đặt:
- Kiểm tra kích thước đường ống và van trước khi lắp.
- Lắp van giữa hai mặt bích, sử dụng gioăng chống rò rỉ.
- Siết đều các bulông để đảm bảo kín khít.
- Đảm bảo đĩa van ở vị trí mở trước khi đưa vào dòng chảy.
Sử dụng:
- Quay tay quay để đóng/mở van từ từ, tránh mở đột ngột gây áp lực lớn.
- Thường xuyên kiểm tra các chi tiết và bôi trơn trục van khi cần.
Bảo quản van bướm tay quay AUTA DN100
- Tránh để van tiếp xúc trực tiếp với môi trường ăn mòn hoặc axit.
- Vệ sinh định kỳ thân và đĩa van.
- Bảo quản nơi khô ráo, tránh ánh nắng trực tiếp và ẩm ướt.
- Kiểm tra gioăng và vòng đệm, thay thế khi hao mòn.
