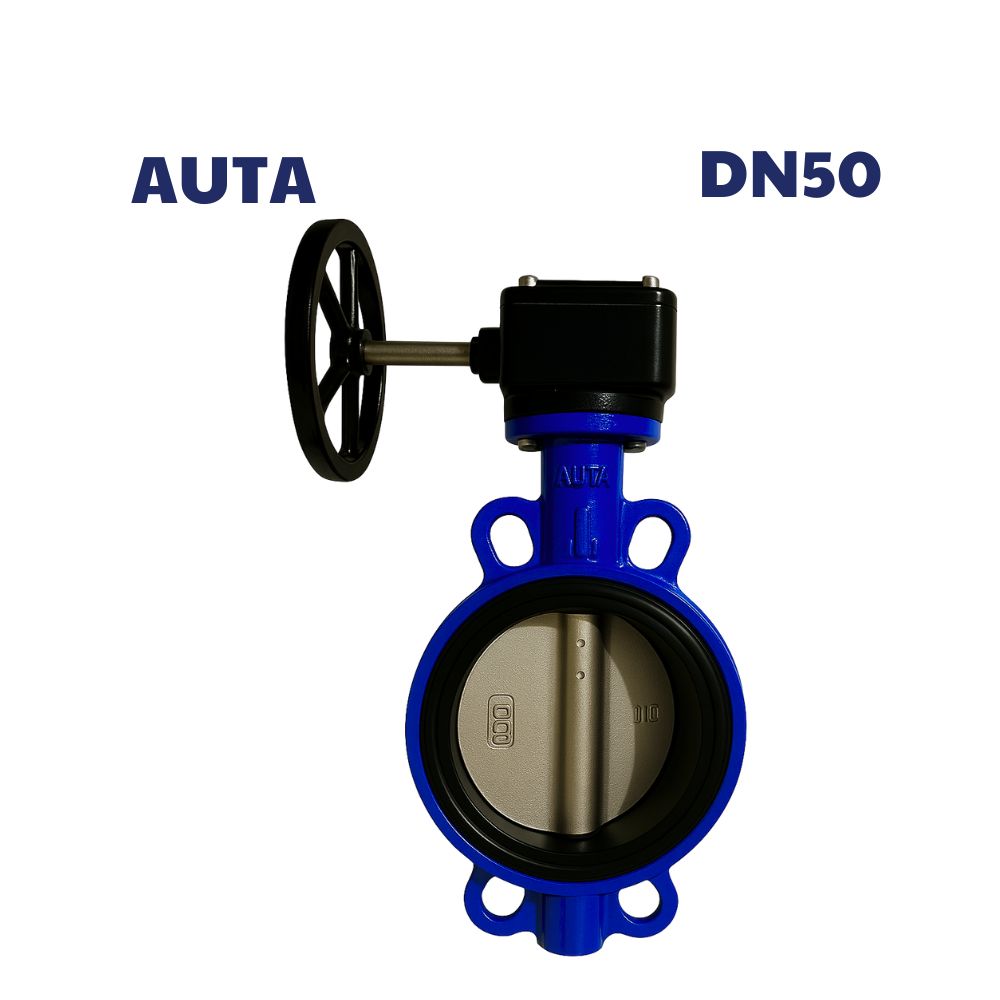

Van bướm tay quay AUTA DN50

Van bướm tay quay AUTA DN50 là gì?

Van bướm tay quay AUTA DN50 (AUTA Gear Butterfly Valve DN50) là loại van bướm sử dụng tay quay (vô lăng) kết hợp với hộp số trợ lực (Gear Operator) để điều khiển đĩa van xoay 90°. Nhờ cơ cấu trợ lực, người vận hành chỉ cần xoay nhẹ vô lăng là có thể đóng/mở van một cách dễ dàng, ngay cả trong điều kiện áp lực cao.

Van thích hợp cho:

• Hệ thống PCCC
• Hệ thống cấp nước DN50
• Hệ HVAC – làm mát
• Hệ thống xử lý nước – môi trường
• Nhà máy, xí nghiệp công nghiệp

Cấu tạo van bướm tay quay AUTA DN50

Cấu tạo gồm 6 bộ phận chính:

1. Thân van (Body)

• Vật liệu: Gang cầu FCD450 hoặc gang xám
• Kiểu lắp: Wafer tiêu chuẩn JIS, BS, PN10/16
• Bề mặt phủ epoxy chống ăn mòn

2. Đĩa van (Disc)

• Chất liệu: Inox 304/316 hoặc gang mạ Ni
• Thiết kế khí động học giúp giảm lực cản dòng chảy

3. Gioăng (Seat)

• Vật liệu: EPDM, NBR
• Độ kín đạt 100%, chống rò rỉ

4. Trục van (Stem)

• Thép không gỉ 304/316
• Chịu lực xoắn & áp lực cao

5. Hộp số tay quay (Gearbox)

• Truyền động giảm lực
• Có hiển thị vị trí OPEN – CLOSE
• Chống nước, chống bụi

6. Tay quay (Handwheel)

• Vô lăng xoay nhẹ
• Thao tác mượt, phù hợp hệ thống áp lực lớn

Nguyên lý hoạt động của van bướm tay quay AUTA DN50

Van hoạt động dựa trên cơ chế truyền động bánh răng:

1. Người dùng xoay vô lăng tay quay
2. Lực xoay truyền đến bánh răng hộp số
3. Hộp số chuyển lực sang trục van
4. Trục xoay kéo theo đĩa van xoay 90°
5. Van đóng/mở hoặc điều tiết theo mức xoay

Ưu điểm nguyên lý:

• Lực vận hành nhẹ hơn nhiều so với tay gạt
• Điều tiết lưu lượng chính xác
• Độ bền cơ học cao
• Không gây giật hoặc rung

Thông số kỹ thuật van bướm tay quay AUTA DN50

Thông số	Giá trị
Model	3120H
Kích cỡ	DN50 (2 inch)
Kiểu vận hành	Tay quay – hộp số
Áp lực làm việc	PN10/PN16
Thân van	Gang cầu / Gang xám
Đĩa van	Inox 304/316 hoặc gang mạ Ni
Gioăng	EPDM/NBR
Nhiệt độ	-10°C ~ 120°C
Kiểu kết nối	Wafer
Tiêu chuẩn	JIS10K, BS4504, DIN PN16
Màu sơn	Xanh epoxy chống ăn mòn

 Quý khách có thể: XEM VÀ TẢI CATALOG

Đặc điểm nổi bật của van bướm tay quay AUTA DN50

1. Vận hành cực nhẹ nhờ hộp số trợ lực: Giảm 70–80% lực tác động so với tay gạt.

2. Điều tiết lưu lượng chính xác: Dễ điều chỉnh từ 0% → 100%.

3. Độ bền cao, phù hợp hệ thống áp lực lớn: Phù hợp đường ống DN50 trong công nghiệp.

4. Thiết kế chắc chắn – thẩm mỹ – an toàn: Phủ sơn epoxy chống mài mòn, chống gỉ.

5. Lòng van trơn giúp tối ưu lưu lượng: Giảm tối đa tổn thất áp suất.

6. Lắp đặt dễ dàng, tương thích mọi loại mặt bích: Chuẩn JIS – BS – DIN.

Giá thành cạnh tranh hơn các thương hiệu khác: AUTA luôn nằm trong phân khúc chất lượng tốt – giá hợp lý.

Ứng dụng thực tế của van bướm tay quay AUTA DN50

Van bướm tay quay AUTA DN50 được sử dụng rộng rãi trong:

🔸 Hệ thống PCCC: Sử dụng tại đường ống DN50 phân nhánh sprinkler.

🔸 Hệ thống cấp nước – thoát nước: Điều tiết nước trong nhà máy, khu công nghiệp.

🔸 Hệ thống HVAC – Chiller – Cooling Tower: Điều chỉnh lưu lượng nước lạnh chính xác.

🔸 Ngành công nghiệp thực phẩm – hóa chất nhẹ: Đĩa inox 316 → chống ăn mòn tốt.

🔸 Xử lý nước – môi trường – bể lọc: Chịu được nước thải loãng, bùn lỏng.

🔸 Các nhà máy sản xuất & khu công nghiệp: Độ bền cao, dễ bảo trì.

Hướng dẫn lắp đặt van bướm tay quay AUTA DN50

• Bước 1: Kiểm tra tiêu chuẩn mặt bích DN50
• Bước 2: Đặt van vào giữa hai mặt bích, canh chỉnh đều tâm
• Bước 3: Xiết bulong theo hình sao để đảm bảo đều lực
• Bước 4: Kiểm tra tay quay xoay nhẹ, không ma sát đĩa
• Bước 5: Chạy thử dòng nước – kiểm tra rò rỉ

Cách sử dụng van bướm tay quay AUTA DN50

• Xoay vô lăng theo chiều OPEN để mở
• Xoay ngược lại để đóng
• Muốn điều tiết → xoay vô lăng đến vị trí lưu lượng mong muốn
• Không xoay quá lực để tránh hỏng hộp số

Bảo trì & bảo quản

Bảo trì định kỳ

• Kiểm tra gioăng mỗi 6–12 tháng
• Bôi trơn trục & bánh răng khi cần
• Vệ sinh bên trong van khi nước có cặn

Bảo quản trong kho

• Để nơi khô ráo, thoáng mát
• Tránh đè nặng lên hộp số và tay quay
• Đậy kín tránh bụi bẩn, ẩm mốc

Kết luận

Van bướm AUTA DN50 là giải pháp hoàn hảo cho các hệ thống cần độ bền cao, thao tác nhẹ, điều tiết chính xác và vận hành ổn định. Với thiết kế chắc chắn, tiêu chuẩn quốc tế và giá thành hợp lý, đây là lựa chọn tối ưu cho các công trình dân dụng – công nghiệp.
