Van bướm tín hiệu điện AUTA DN100

Van bướm tín hiệu điện AUTA DN100 là gì?

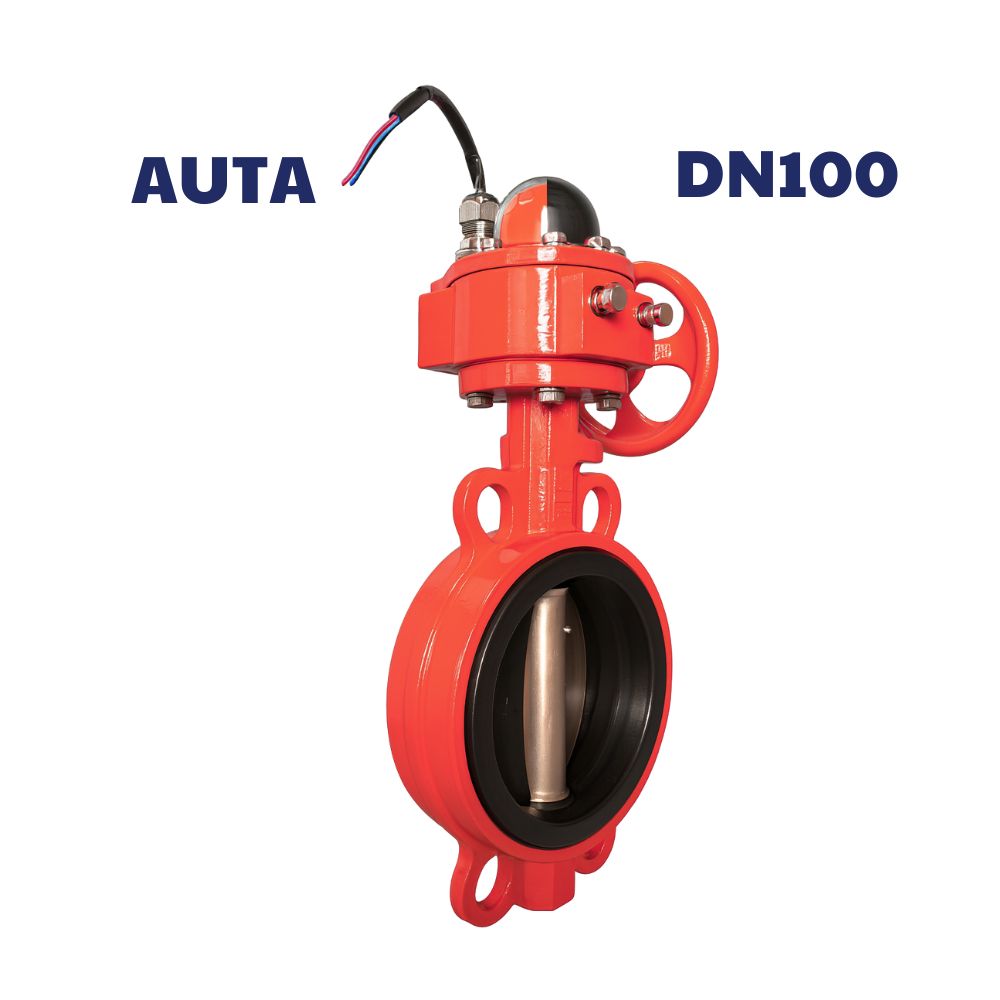

Van bướm tín hiệu điện AUTA DN100 (4 inch – phi 114) là dòng van bướm điều khiển bằng tay gạt hoặc tay quay, được tích hợp công tắc giám sát điện (monitor switch) để truyền tín hiệu trạng thái OPEN/CLOSE về trung tâm tủ PCCC, hệ thống BMS hoặc PLC.

Loại van này thuộc nhóm van bướm báo hiệu điện chuyên dùng trong hệ thống phòng cháy chữa cháy, cấp nước công nghiệp, hệ HVAC, PCCC sprinkler.

Cấu tạo của van bướm tín hiệu điện AUTA DN100

Van được thiết kế theo tiêu chuẩn quốc tế, gồm các bộ phận:

• Thân van (Body): Gang cầu FCD, gang dẻo hoặc inox, phủ epoxy chống ăn mòn.
• Đĩa van (Disc): Inox 304/316 hoặc gang mạ Ni, chịu áp suất cao.
• Trục (Stem): Thép không gỉ, độ cứng cao.
• Gioăng làm kín (Seat): EPDM, NBR, chịu nhiệt – kín 100%.
• Bộ truyền động cơ khí: Tay gạt hoặc tay quay.
• Công tắc giám sát điện (Supervisory Switch): Truyền tín hiệu trạng thái đóng/mở về trung tâm điều khiển.
• Mặt bích kết nối: Theo tiêu chuẩn JIS, DIN, BS, ANSI.

Nguyên lý hoạt động của van bướm tín hiệu điện AUTA DN100

Van hoạt động dựa trên nguyên lý đóng mở cánh bướm:

• Khi xoay tay quay/tay gạt, trục van quay theo, làm đĩa van xoay từ 0° – 90°.
• Đĩa song song dòng chảy ⇒ van mở hoàn toàn.
• Đĩa vuông góc dòng chảy ⇒ van đóng kín.
• Cùng lúc đó, công tắc tín hiệu thay đổi trạng thái và gửi tín hiệu:
  • OPEN (Mở)
  • CLOSE (Đóng)

Nhờ đó hệ thống trung tâm biết được vị trí van trong thời gian thực.

Thông số kỹ thuật van bướm tín hiệu điện AUTA DN100

Quý khách có thể: XEM VÀ TẢI CATALOG

Đặc điểm nổi bật của van bướm tín hiệu điện AUTA DN100

• Báo hiệu trạng thái đóng/mở cực chính xác, hỗ trợ giám sát từ xa.
• Thiết kế nhỏ gọn, nhẹ hơn van cổng nhiều lần.
• Độ kín cao – chống rò rỉ 100% nhờ gioăng EPDM chất lượng.
• Độ bền vượt trội, chịu áp lực – nhiệt tốt.
• Dễ lắp đặt, dễ bảo trì, linh kiện thay thế sẵn có.
• Giá thành cạnh tranh, phù hợp nhiều hệ thống.
• Hoạt động ổn định trong các hệ thống PCCC, đáp ứng tiêu chuẩn quốc tế.

Ứng dụng của van bướm tín hiệu điện AUTA DN100

Sử dụng phổ biến trong:

• Hệ thống PCCC sprinkler, họng nước chữa cháy
• Bơm chữa cháy
• Đường ống cấp nước khu công nghiệp
• Hệ thống HVAC – Chiller – Cooling Tower
• Dây chuyền sản xuất thực phẩm, nước sạch
• Hệ thống xử lý nước thải
• Hệ thống phòng máy, khu thương mại, chung cư cao tầng

Cách lắp đặt van bướm tín hiệu điện AUTA DN100

1. Kiểm tra kích thước mặt bích và tiêu chuẩn kết nối.
2. Xác định đúng chiều dòng chảy và vị trí lắp đặt.
3. Đặt van vào giữa hai mặt bích, căn chỉnh tâm.
4. Xiết bulong đều theo hình chữ X để tránh lệch tâm.
5. Đấu dây tín hiệu công tắc vào tủ điều khiển PCCC/BMS.
6. Test hoạt động: Xoay van ⇒ kiểm tra tín hiệu báo về trung tâm.

Hướng dẫn sử dụng van bướm tín hiệu điện AUTA DN100

• Mở/đóng bằng tay quay hoặc tay gạt.
• Kiểm tra đèn báo hoặc tín hiệu trên hệ thống để xác nhận trạng thái van.
• Không ép lực quá mạnh gây gãy trục hoặc hỏng công tắc tín hiệu.

Cách bảo quản và bảo trì van bướm tín hiệu điện AUTA

• Kiểm tra định kỳ 3–6 tháng.
• Siết lại bulong mặt bích nếu có dấu hiệu rò.
• Bảo dưỡng bộ công tắc giám sát, vệ sinh bụi bẩn.
• Bôi trơn trục van nếu thao tác nặng.
• Tránh để van trong môi trường ăn mòn mạnh mà không có lớp bảo vệ.

Kết luận

Van bướm AUTA DN100 là lựa chọn tối ưu cho các hệ thống cần giám sát vị trí van trong PCCC, nước, HVAC, công nghiệp. Sản phẩm có độ bền cao, hoạt động ổn định, lắp đặt dễ dàng và chi phí hợp lý.
