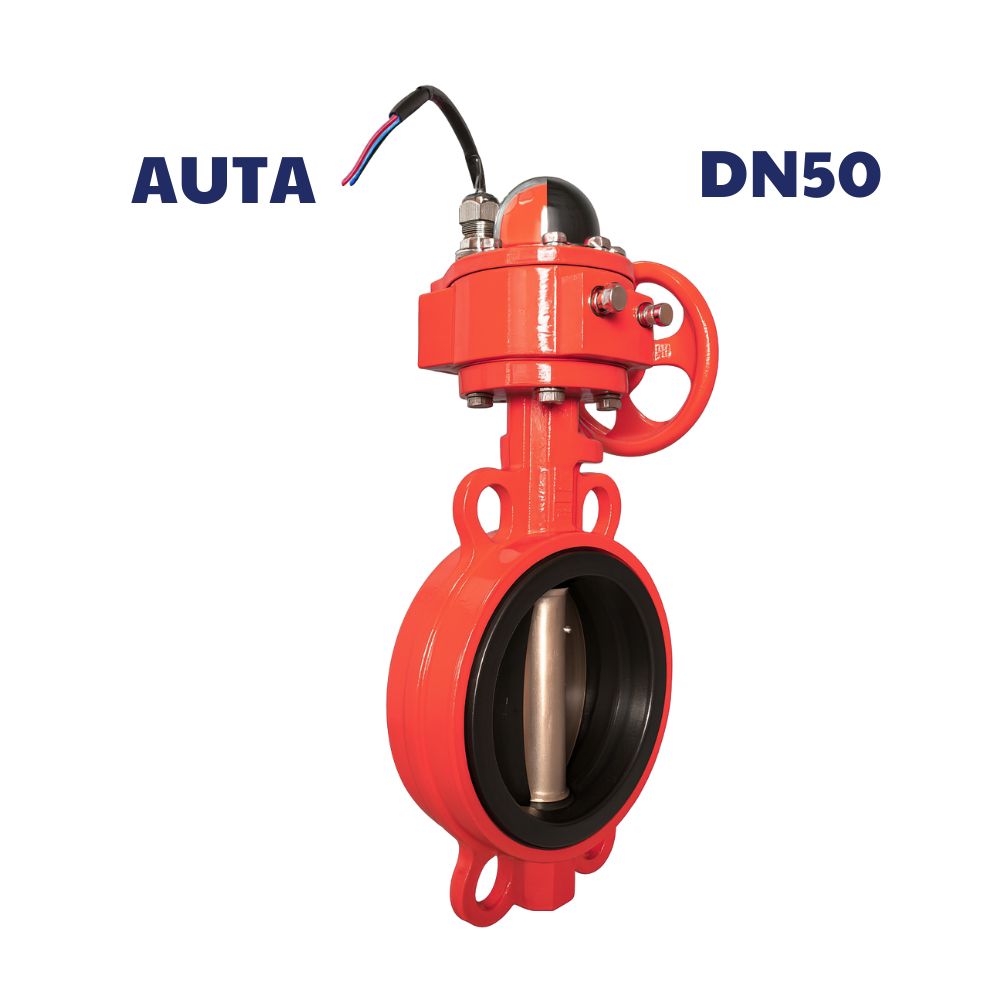

Van bướm tín hiệu điện AUTA DN50

Van bướm tín hiệu điện AUTA DN50 là gì?

Van bướm tín hiệu điện AUTA DN50 là loại van bướm sử dụng cơ cấu tay quay hoặc hộp số để đóng mở, kèm theo bộ tín hiệu điện nhằm giám sát trạng thái hoạt động của van.

Khi van đóng hoặc mở, công tắc tín hiệu sẽ truyền thông báo về tủ PCCC, hệ thống BMS hoặc PLC, đảm bảo khả năng theo dõi liên tục.

Van được dùng phổ biến cho:

• Hệ thống PCCC tiêu chuẩn NFPA
• Hệ thống cấp nước công nghiệp
• Hệ HVAC – chiller
• Xử lý nước – môi trường
• Tòa nhà, chung cư, nhà xưởng

Cấu tạo van bướm tín hiệu điện AUTA DN50

Van có cấu tạo gồm 7 thành phần chính:

1. Thân van (Body)

• Vật liệu: Gang cầu FCD450 hoặc gang xám
• Kiểu kết nối: Wafer, phù hợp với mặt bích JIS – BS – DIN
• Sơn epoxy chống rỉ bảo vệ bề mặt

2. Đĩa van (Disc)

• Vật liệu: Inox 304/316 hoặc gang mạ Ni
• Độ bền cao, chống ăn mòn tốt

3. Gioăng làm kín (Seat)

• EPDM/NBR/Viton
• Đảm bảo độ kín đến 100%

4. Trục van (Stem)

• Inox 304/316
• Truyền động trực tiếp giúp đĩa xoay mượt

5. Bộ điều khiển tay quay/hộp số (Gearbox)

• Giảm lực vận hành
• Bền bỉ và an toàn khi sử dụng lâu dài

6. Bộ tín hiệu điện (Monitor Switch)

• Báo trạng thái “OPEN – CLOSE”
• Chuẩn chống nước IP65 – IP67
• Kết nối dây điện 2 lõi hoặc 4 lõi tùy phiên bản

7. Vô lăng tay xoay (Handwheel)

• Điều khiển đóng – mở van
• Hoạt động nhẹ nhàng không gây giật

Nguyên lý hoạt động của van bướm tín hiệu điện AUTA DN50

Van bướm tín hiệu điện hoạt động dựa trên hai cơ chế:

1. Cơ chế đóng mở van

• Xoay tay quay → trục xoay → đĩa van xoay 90°
• Đĩa song song dòng chảy = mở hoàn toàn
• Đĩa chắn ngang = đóng hoàn toàn

2. Cơ chế tín hiệu điện

• Khi van đóng hoặc mở hoàn toàn, cảm biến trong công tắc giám sát sẽ chuyển tiếp trạng thái điện
• Tín hiệu đưa về:
  • Trung tâm báo cháy
  • Tủ điều khiển PCCC
  • Hệ thống BMS – Building Management
  • PLC nhà máy

Thông số kỹ thuật van bướm tín hiệu điện AUTA DN50

Thông số	Giá trị
Model	3300H
Kích thước	DN50 (2 inch)
Vật liệu thân	Gang cầu, gang xám
Đĩa	Inox 304/316 hoặc gang mạ Ni
Gioăng	EPDM/NBR/Viton
Áp lực	PN10/PN16
Nhiệt độ	-10°C → 120°C
Kiểu kết nối	Wafer
Loại tín hiệu	ON/OFF – báo trạng thái
Tiêu chuẩn	JIS10K, BS4504, DIN PN16
Tiêu chuẩn bảo vệ	IP65 – IP67
Điện áp	24V/220V (tùy model tín hiệu)

 >Quý khách có thể: XEM VÀ TẢI CATALOG

Đặc điểm nổi bật của van bướm tín hiệu điện AUTA DN50

1. Tích hợp tín hiệu điện giám sát an toàn: Báo trạng thái chính xác 100% – yêu cầu bắt buộc trong hệ PCCC.

2. Vận hành nhẹ nhàng nhờ hộp số trợ lực: Dễ đóng mở dù áp lực lớn.

3. Độ kín tuyệt đối: Gioăng EPDM chống rò rỉ cao.

4. Thiết kế nhỏ gọn, dễ lắp đặt: Phù hợp không gian hẹp, đường ống DN50.

5. Tuổi thọ cao: Sơn epoxy + vật liệu inox giúp chống ăn mòn tuyệt vời.

6. Tương thích với hệ BMS – PCCC – SCADA: Dễ dàng đấu nối, giám sát tập trung.

7. Giá thành cạnh tranh: Phù hợp nhiều dự án dân dụng và công nghiệp.

Ứng dụng thực tế của van bướm tín hiệu điện AUTA DN50

Van được ưu tiên dùng cho các hệ thống yêu cầu giám sát trạng thái van, bao gồm:

🔸 1. Hệ thống PCCC – Sprinkler – Fire Pump: Giám sát van nhánh, van tổng, đường ống chữa cháy.

🔸 2. Hệ thống cấp nước DN50: Điều tiết – giám sát lưu lượng.

🔸 3. Hệ thống HVAC – Chiller – Cooling Tower: Cần theo dõi trạng thái van từ tủ điều khiển trung tâm.

🔸 4. Nhà máy sản xuất – KCN: Tích hợp PLC – SCADA điều khiển tự động.

🔸 5. Hệ thống xử lý nước – môi trường: Kiểm soát trạng thái đóng mở hệ thống lọc, bơm.

🔸 6. Tòa nhà, chung cư, khách sạn: Quản lý qua hệ thống BMS dễ dàng.

Hướng dẫn lắp đặt van bướm tín hiệu điện AUTA DN50

✔ Bước 1: Kiểm tra các tiêu chuẩn mặt bích DN50: JIS – BS – DIN phải đồng bộ với van.

✔ Bước 2: Đặt van vào vị trí, canh đúng tâm ống

✔ Bước 3: Xiết bulong đều theo hình sao: Đảm bảo van không bị lệch hoặc siết lệch.

✔ Bước 4: Kết nối bộ tín hiệu điện

• Dùng dây 2 lõi hoặc 4 lõi
• Nối đúng sơ đồ: COM – NO – NC
• Test tín hiệu trước khi vận hành thực tế

✔ Bước 5: Kiểm tra hoạt động

• Thử xoay tay quay
• Quan sát tín hiệu hiển thị

Cách sử dụng van bướm tín hiệu điện AUTA DN50

• Xoay tay quay để mở – đóng van
• Quan sát đèn/bộ hiển thị để kiểm tra trạng thái
• Không dùng lực mạnh quá mức
• Ngắt điện trước khi bảo trì phần tín hiệu

Hướng dẫn bảo trì – bảo quản van bướm tín hiệu điện AUTA DN50

Bảo trì định kỳ

• Kiểm tra gioăng EPDM 6 – 12 tháng
• Vệ sinh đĩa và thân van khi có cặn
• Kiểm tra dây tín hiệu có bị đứt hay oxy hóa
• Siết lại bulong nếu lỏng

Bảo quản khi lưu kho

• Để nơi khô thoáng
• Tránh nước mưa hoặc hơi ẩm
• Không để nằm chồng lên hộp số và bộ tín hiệu
• Bọc nylong chống bụi

Kết luận

Van bướm tín hiệu điện AUTA DN50 là lựa chọn hoàn hảo cho các hệ thống cần giám sát trạng thái van từ xa, đặc biệt trong lĩnh vực PCCC, công nghiệp và tòa nhà. Sản phẩm đáp ứng đầy đủ tiêu chuẩn quốc tế, độ bền cao, vận hành nhẹ và dễ dàng tích hợp cùng hệ thống điều khiển tự động.
