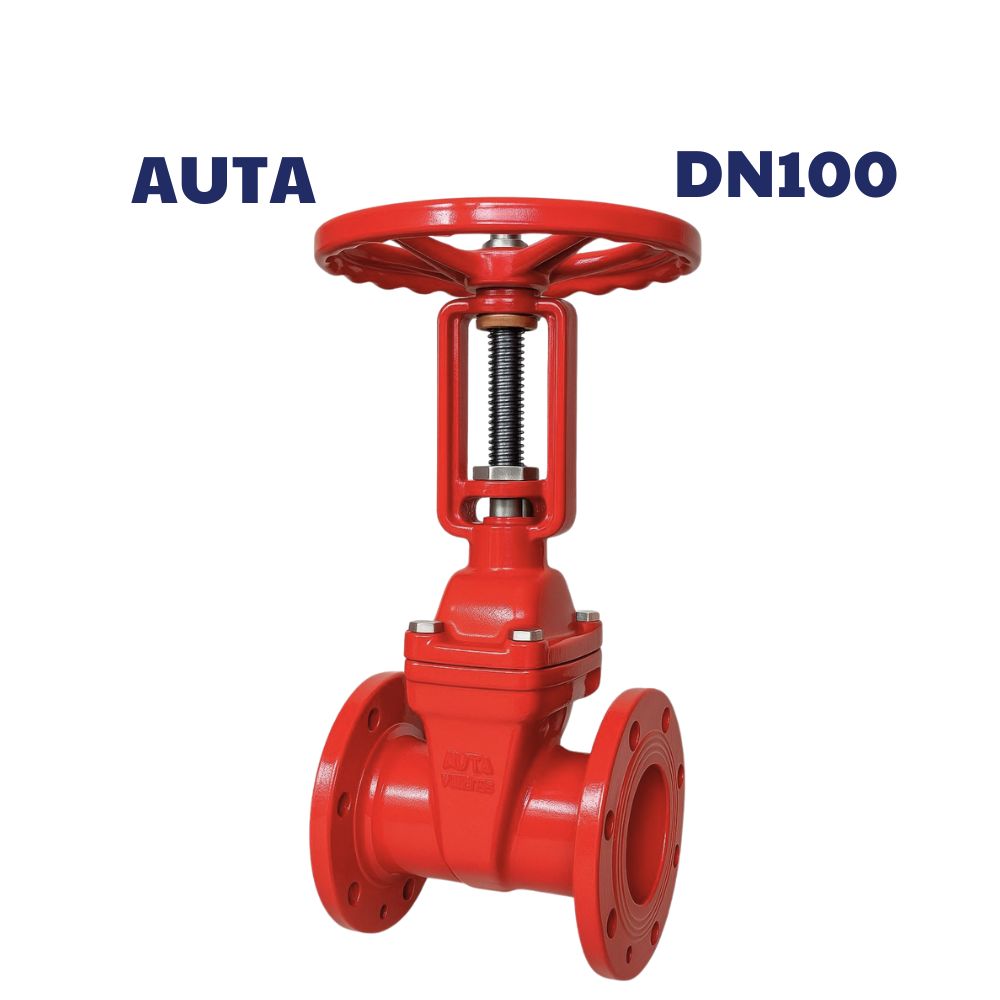

Van cổng tín hiệu điện AUTA DN100

Van cổng tín hiệu điện AUTA DN100 là gì?

Van cổng tín hiệu điện AUTA DN100 (4 inch – phi 114mm) là dòng gate valve có công tắc giám sát điện (tamper switch) dùng để theo dõi trạng thái đóng/mở của van và truyền tín hiệu về tủ điều khiển, trung tâm báo cháy, BMS tòa nhà.

Thiết bị được sử dụng phổ biến trong các hệ thống PCCC, cấp nước, xử lý nước công nghiệp, nơi cần kiểm soát van từ xa và đảm bảo an toàn vận hành.

• DN100 = 4 inch = phi ngoài ~114mm
• Kết nối bằng mặt bích tiêu chuẩn JIS/BS/ANSI
• Tích hợp công tắc NO/NC giúp theo dõi trạng thái chính xác

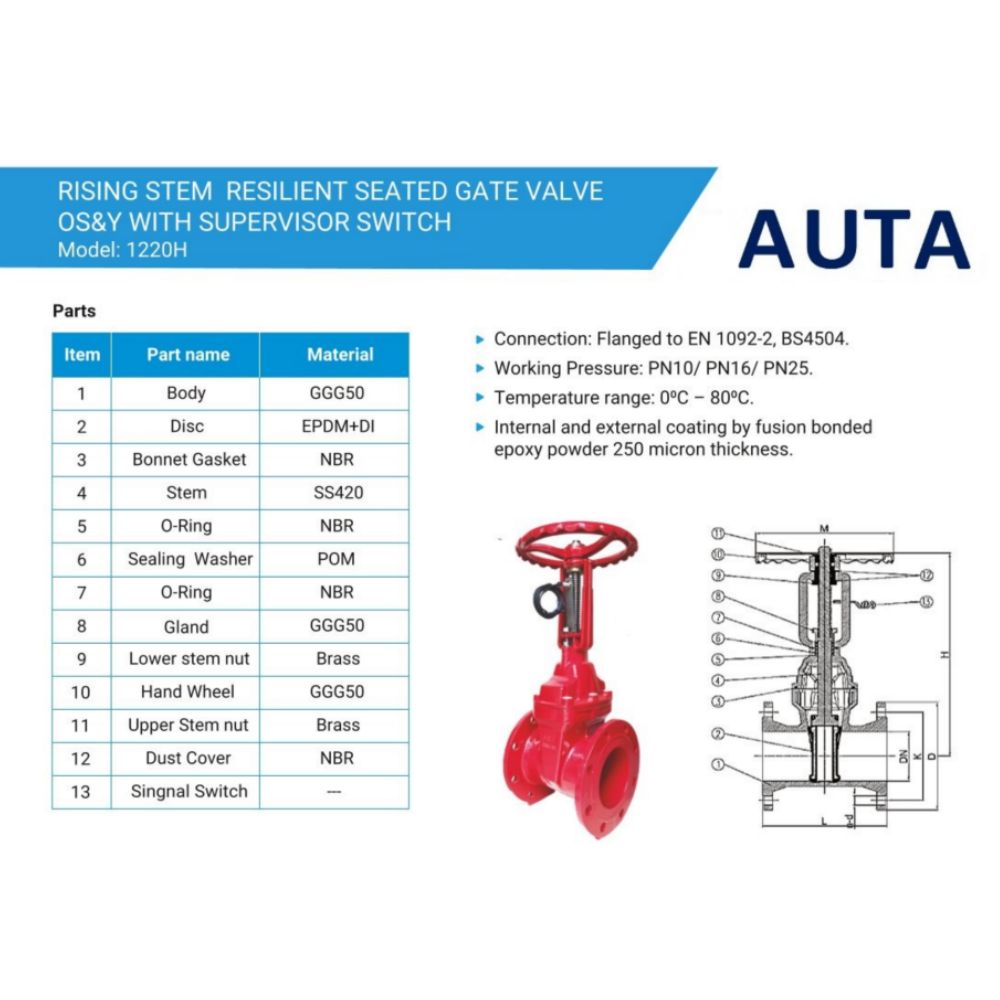

Cấu tạo của van cổng tín hiệu điện AUTA DN100

Van cổng AUTA được thiết kế gồm 6 thành phần chính:

Thân van (Body)

• Vật liệu: gang cầu FCD450 hoặc gang xám GG25
• Sơn epoxy chống ăn mòn 250µm
• Kích thước danh nghĩa DN100 – mặt bích tiêu chuẩn

Nắp van (Bonnet)

• Kết nối với thân bằng bulong
• Bảo vệ bộ truyền động và ty van

Ty van (Stem)

• Chất liệu: inox 304 hoặc 316
• Di chuyển lên xuống để đóng/mở cánh van

Cánh van (Gate/Wedge)

• Kiểu wedge cứng
• Đệm kín EPDM cho độ kín tuyệt đối

Tay quay (Handwheel)

• Điều khiển vận hành đóng/mở thủ công

Công tắc tín hiệu điện (Tamper Switch)

• Chuẩn tiếp điểm NO/NC
• Truyền tín hiệu về tủ trung tâm
• Giám sát: van đóng – mở – chưa đóng hoàn toàn

Nguyên lý hoạt động

• Khi xoay tay quay, ty van di chuyển làm cánh van mở hoặc đóng.
• Tại điểm đóng/mở hoàn toàn, công tắc tín hiệu điện tự động kích hoạt.
• Tín hiệu được gửi đến: Tủ PCCC, trung tâm báo cháy, hệ thống BMS
• Nhờ đó, người vận hành kiểm soát toàn bộ trạng thái van mà không phải lại gần.

Thông số kỹ thuật van cổng tín hiệu điện AUTA DN100

Đặc điểm nổi bật

• Theo dõi trạng thái chính xác: Cảm biến điện thế hệ mới giúp báo trạng thái OPEN/CLOSE chính xác 100%.
• Độ bền cực cao: Thân gang cầu, ty inox 304, lớp sơn epoxy dày
• Kín nước tuyệt đối: Cánh van bọc cao su EPDM chống rò rỉ.
• Vận hành nhẹ: Cơ chế ty ren mịn giúp xoay nhẹ, dễ thao tác.
• Phù hợp nhiều hệ thống: Lắp trong PCCC, cấp nước, xử lý nước, khu công nghiệp.
• Giá thành cạnh tranh: AUTA là thương hiệu chất lượng – mức giá tốt hơn hàng châu Âu.

Ứng dụng của van cổng tín hiệu điện AUTA DN100

• Hệ thống PCCC – Fire fighting
• Trạm bơm, trụ cứu hỏa
• Tòa nhà chung cư, văn phòng
• Nhà máy sản xuất, xưởng công nghiệp
• Hệ thống nước sạch
• Khu công nghiệp – xử lý nước thải
• Hệ thống BMS giám sát trung tâm

Cách lắp đặt

Chuẩn bị

• Kiểm tra mặt bích
• Dọn sạch đường ống
• Chuẩn bị bulong, gioăng

Các bước lắp

1. Đặt van đúng hướng.
2. Siết bulong đối xứng hình sao.
3. Đấu dây tín hiệu NO/NC vào tủ.
4. Kiểm tra trạng thái đóng mở.
5. Thử áp hệ thống.

Lưu ý

• Không để van ngập nước phần công tắc tín hiệu.
• Tránh va đập khi vận chuyển.
• Không siết bulong lệch.

Hướng dẫn sử dụng

• Mở hoàn toàn trước khi vận hành.
• Quan sát tín hiệu báo trạng thái tại tủ trung tâm.
• Không đóng mở quá nhanh tránh tạo sốc áp.

Bảo trì – bảo quản

Bảo trì

• Kiểm tra tín hiệu 2–3 lần/năm
• Bôi trơn ty van
• Kiểm tra độ kín cánh van

Bảo quản

• Để nơi khô, tránh mưa nắng
• Che bụi khi lưu kho
• Tránh để đè nặng lên công tắc tín hiệu

Kết luận

Van cổng tín hiệu điện AUTA DN100 (4 inch – phi 114mm) là lựa chọn tối ưu cho các hệ thống PCCC và cấp nước công nghiệp cần giám sát trạng thái van từ xa. Với độ bền cao, độ kín tuyệt đối và giá thành hợp lý, sản phẩm mang lại hiệu quả vận hành vượt trội và độ an toàn cao.
