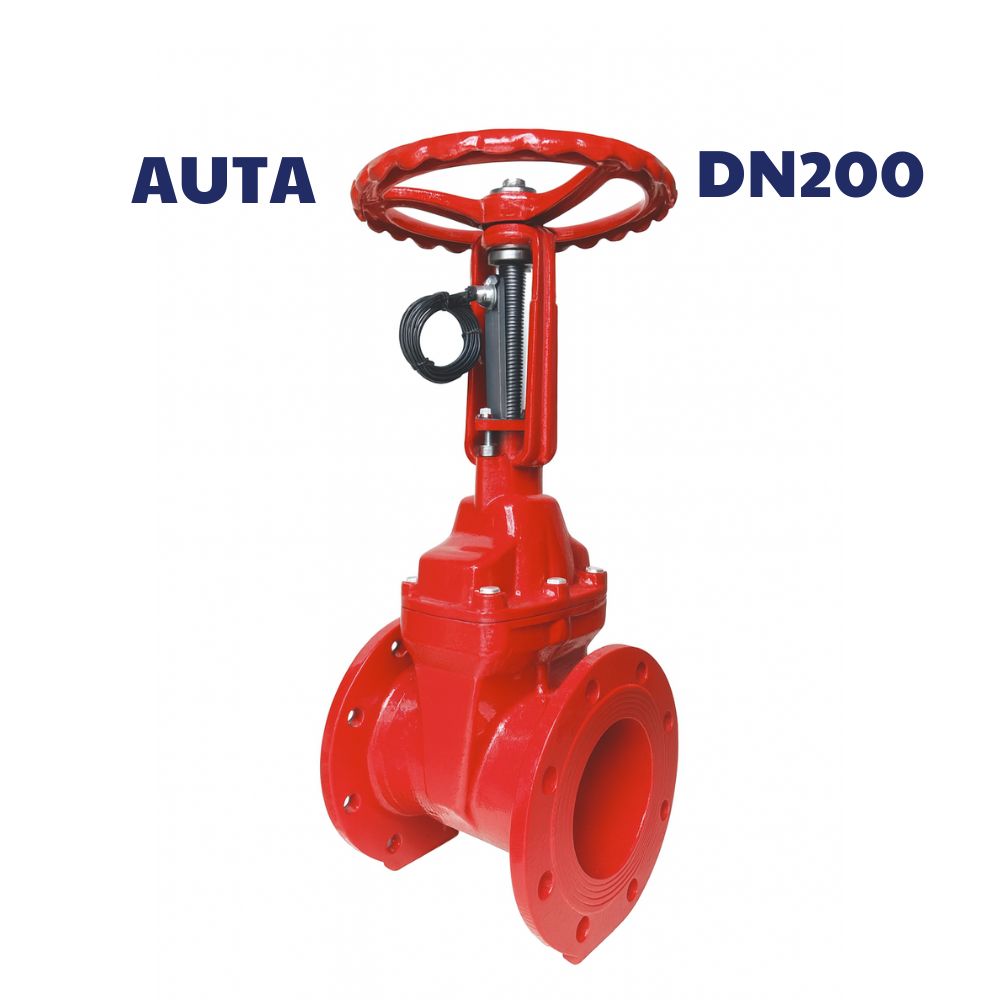

Van cổng tín hiệu điện AUTA DN200

Van cổng tín hiệu điện AUTA DN200 là gì?

Van cổng tín hiệu điện AUTA DN200 (8 inch – phi 219mm) là dòng gate valve mặt bích có tích hợp công tắc giám sát điện (tamper switch) giúp theo dõi trạng thái mở/đóng của van và gửi tín hiệu về trung tâm báo cháy, tủ điều khiển bơm PCCC hoặc hệ thống BMS.

Kích thước DN200 = 8 inch = phi ~219mm, phù hợp cho hệ thống đường ống lưu lượng lớn, đặc biệt trong:

Cấu tạo của van cổng tín hiệu điện AUTA DN200

Van được thiết kế chắc chắn, phù hợp môi trường công nghiệp:

• Thân van: gang cầu FCD hoặc gang xám FC
• Nắp van: gang đúc, siết bulong chắc chắn
• Ty van / trục: thép không gỉ SUS304
• Đĩa van: thép không gỉ hoặc đồng
• Gioăng: EPDM chịu nhiệt – chịu áp
• Mặt bích: tiêu chuẩn JIS 10K / BS / ANSI 150
• Công tắc giám sát điện: kiểu NO/NC, kết nối về tủ điều khiển

Nguyên lý hoạt động

Van hoạt động theo cơ chế nâng/hạ đĩa van:

Khi xoay tay quay mở van:

• Trục van nâng đĩa van lên
• Dòng nước đi qua hoàn toàn, không bị cản trở
• Công tắc gửi tín hiệu “OPEN”

Khi xoay tay quay đóng van:

• Đĩa van hạ xuống, chắn ngang đường ống
• Dòng nước bị chặn hoàn toàn
• Công tắc gửi tín hiệu “CLOSE”

Nguyên lý đóng mở tuyến tính giúp van vận hành ổn định, ít gây tổn thất áp.

Thông số kỹ thuật của AUTA DN200

Đặc điểm nổi bật

• Tích hợp tín hiệu điện, giám sát trạng thái van từ xa
• Kích thước lớn DN200, phù hợp hệ thống PCCC công suất cao
• Độ kín tuyệt đối nhờ đệm EPDM chất lượng cao
• Được sơn epoxy chống ăn mòn hiệu quả
• Hoạt động bền bỉ, ít bảo trì
• Phù hợp nhiều tiêu chuẩn mặt bích quốc tế
• Độ tin cậy cao trong hệ thống báo cháy – PCCC

Ứng dụng van cổng tín hiệu điện AUTA DN200

Van cồng AUTA DN200 được ứng dụng rộng rãi trong:

• Hệ thống PCCC sprinkler, hydrant
• Trạm bơm chữa cháy
• Hệ thống cấp nước cho tòa nhà cao tầng
• Nhà máy sản xuất – khu công nghiệp
• Hệ thống xử lý nước, cấp nước sạch
• Đường ống công nghiệp có lưu lượng lớn

DN200 là kích thước được dùng phổ biến cho trục chính của mạng cấp nước PCCC.

Hướng dẫn lắp đặt

Bước 1: Chuẩn bị

• Kiểm tra tiêu chuẩn mặt bích JIS/BS/ANSI
• Đảm bảo đường ống đồng tâm và sạch
• Chuẩn bị bulong, gioăng

Bước 2: Lắp đặt

• Đặt van vào đúng vị trí, siết bulong theo hình chéo đối xứng
• Lắp dây tín hiệu NO/NC về trung tâm báo cháy
• Đảm bảo van lắp theo chiều thẳng đứng

Bước 3: Kiểm tra

• Mở/đóng thử van để kiểm tra tín hiệu
• Đảm bảo không rò rỉ tại mặt bích

Hướng dẫn sử dụng

• Xoay tay quay theo chiều kim đồng hồ → Đóng van
• Xoay ngược chiều kim đồng hồ → Mở van
• Theo dõi tín hiệu nhận về ở tủ điều khiển
• Không dùng lực quá mạnh làm cong ty van

Bảo dưỡng – bảo quản

Để tăng tuổi thọ van, cần:

• Kiểm tra vận hành 1–2 lần/tháng
• Bôi mỡ ty van định kỳ
• Kiểm tra công tắc tín hiệu đảm bảo không hỏng tiếp điểm
• Tránh để van hoạt động trong môi trường có cặn bẩn lớn
• Nếu để lâu không dùng → mở/đóng lại để tránh kẹt đĩa.
