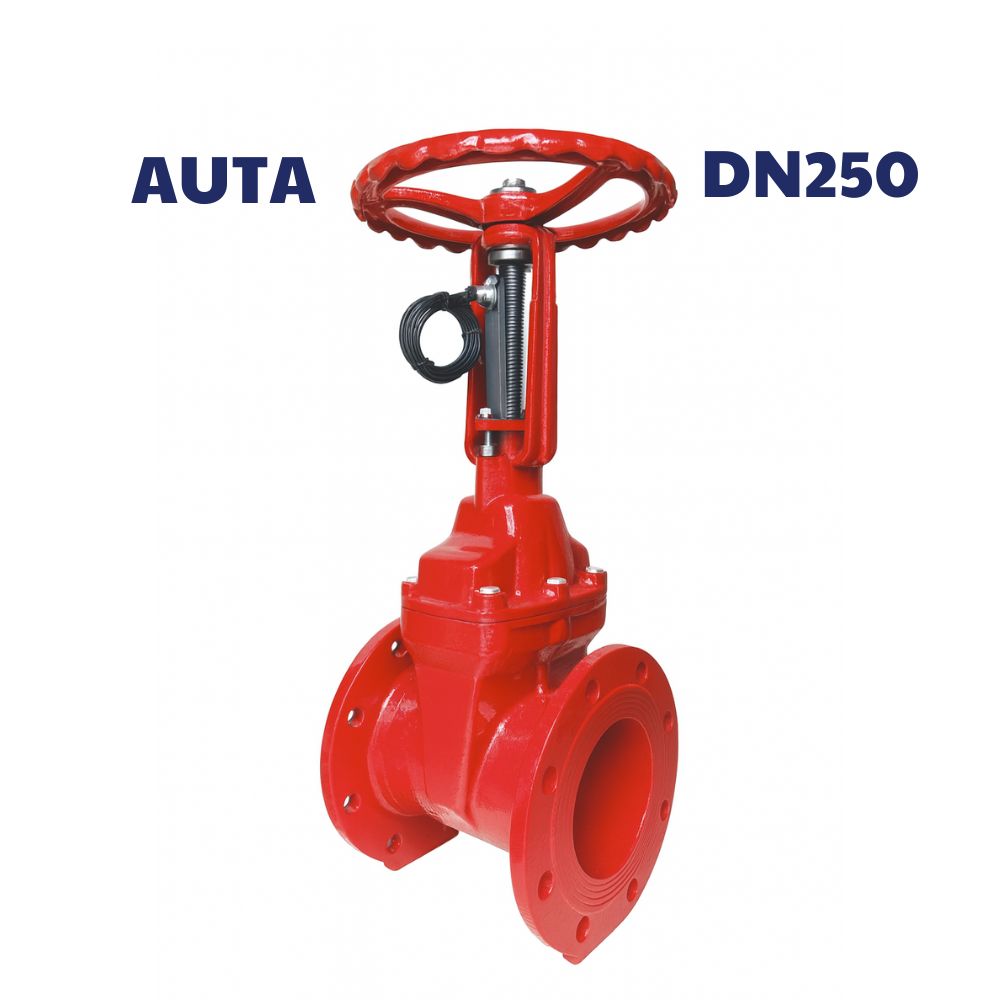

Van cổng tín hiệu điện AUTA DN250
108 ₫
| Thông số | Giá trị |
| Model | 1220H |
| Kích thước | DN250 (10″ Inch Phi 273mm) |
| Áp lực làm việc | PN16 / 16 Bar |
| Nhiệt độ làm việc | 0 – 80°C |
| Chất liệu thân | Gang dẻo FCD450 phủ epoxy |
| Đĩa van | Gang bọc EPDM |
| Ty van | SUS304/316 |
| Kiểu kết nối | Mặt bích tiêu chuẩn JIS, BS, DIN |
| Công tắc giám sát | Tiêu chuẩn UL/FM (tùy model) |
| Môi trường làm việc | Nước sạch, PCCC, HVAC |
Van cổng tín hiệu điện AUTA DN250 là gì?
Van cổng tín hiệu điện AUTA DN250 (10 inch – phi 273mm) là dòng gate valve có tích hợp công tắc giám sát điện (tamper switch), dùng để theo dõi và truyền tín hiệu trạng thái đóng – mở về tủ báo cháy, hệ thống BMS, trung tâm điều khiển.
- DN250 = 10 inch = phi ngoài ~273mm
- Kết nối mặt bích tiêu chuẩn JIS – BS – ANSI
Cấu tạo van cổng tín hiệu điện AUTA DN250
Van có thiết kế tiêu chuẩn công nghiệp gồm:
- Thân van (Body) – gang cầu FCD450 hoặc gang xám phủ epoxy
- Cánh van (Gate) – inox 304/316, kín nước khi đóng
- Trục van (Stem) – inox chống ăn mòn
- Nắp van (Bonnet) – kết nối bulong chắc chắn
- Công tắc giám sát (Tamper Switch) – dạng NO/NC
- Tay quay (Handwheel) – vận hành thủ công
- Vòng đệm & gioăng kín – cao su EPDM
- Mặt bích kết nối – lắp với đường ống lớn DN250
Nguyên lý hoạt động của van AUTA DN250
Van vận hành theo cơ chế:
- Khi mở: tay quay làm trục quay nâng cánh van → dòng nước đi qua với lưu lượng lớn
- Khi đóng: cánh van hạ xuống, chắn kín dòng chảy
- Công tắc điện: gửi tín hiệu tức thì về trung tâm
- NO (Normally Open)
- NC (Normally Closed)
=> Hệ thống luôn giám sát được trạng thái van để đảm bảo an toàn.
Thông số kỹ thuật van cổng tín hiệu điện AUTA DN250
| Thông số | Giá trị |
| Kích thước | DN250 (10 inch – phi 273mm) |
| Áp lực làm việc | 10–16 bar |
| Nhiệt độ | 0 – 80°C |
| Vật liệu thân | Gang cầu/ gang xám phủ epoxy |
| Lá van | Inox 304/316 |
| Trục van | Inox |
| Kết nối | Mặt bích JIS/BS/ANSI |
| Điện áp công tắc | 24V – 220V |
| Kiểu công tắc | NO/NC |
| Môi trường | Nước sạch, PCCC, hệ thống công nghiệp |
Đặc điểm nổi bật của van AUTA DN250
- Đường kính lớn – lưu lượng cao phù hợp hệ thống PCCC quy mô lớn
- Công tắc giám sát điện chuẩn UL/FM
- Chịu áp cao, vận hành ổn định
- Không gây thất thoát nước khi đóng
- Thân gang phủ epoxy chống gỉ
- Tuổi thọ dài, dễ bảo trì
- Dễ kết nối – lắp đặt trên đường ống lớn
Ứng dụng thực tế
Van cổng AUTA DN250 được dùng trong:
- Hệ thống PCCC tòa nhà cao tầng, nhà máy, kho vận – logistics
- Trạm bơm công nghiệp, bơm cấp nước thành phố
- Hệ thống đường ống cấp nước DN250 – DN300
- Nhà máy xử lý nước, cấp thoát nước đô thị
- Khu công nghiệp, hệ thống làm mát, HVAC
Cách lắp đặt van cổng tín hiệu điện AUTA DN250
- Kiểm tra kích thước mặt bích DN250 khớp tiêu chuẩn
- Lắp gioăng và siết bulong đều theo hình sao
- Đấu nối dây công tắc vào tủ báo cháy/BMS
- Kéo thử tay quay – kiểm tra trạng thái tín hiệu
- Chạy thử hệ thống để đảm bảo kín và ổn định
Hướng dẫn sử dụng & bảo quản
- Vận hành bằng tay quay theo chiều mũi tên
- Không đóng mở đột ngột ở áp lực cao
- Kiểm tra công tắc định kỳ 3–6 tháng
- Sơn lại hoặc bảo dưỡng lớp epoxy nếu dùng ngoài trời
- Đảm bảo vị trí công tắc luôn khô ráo, không bị nước xâm nhập
