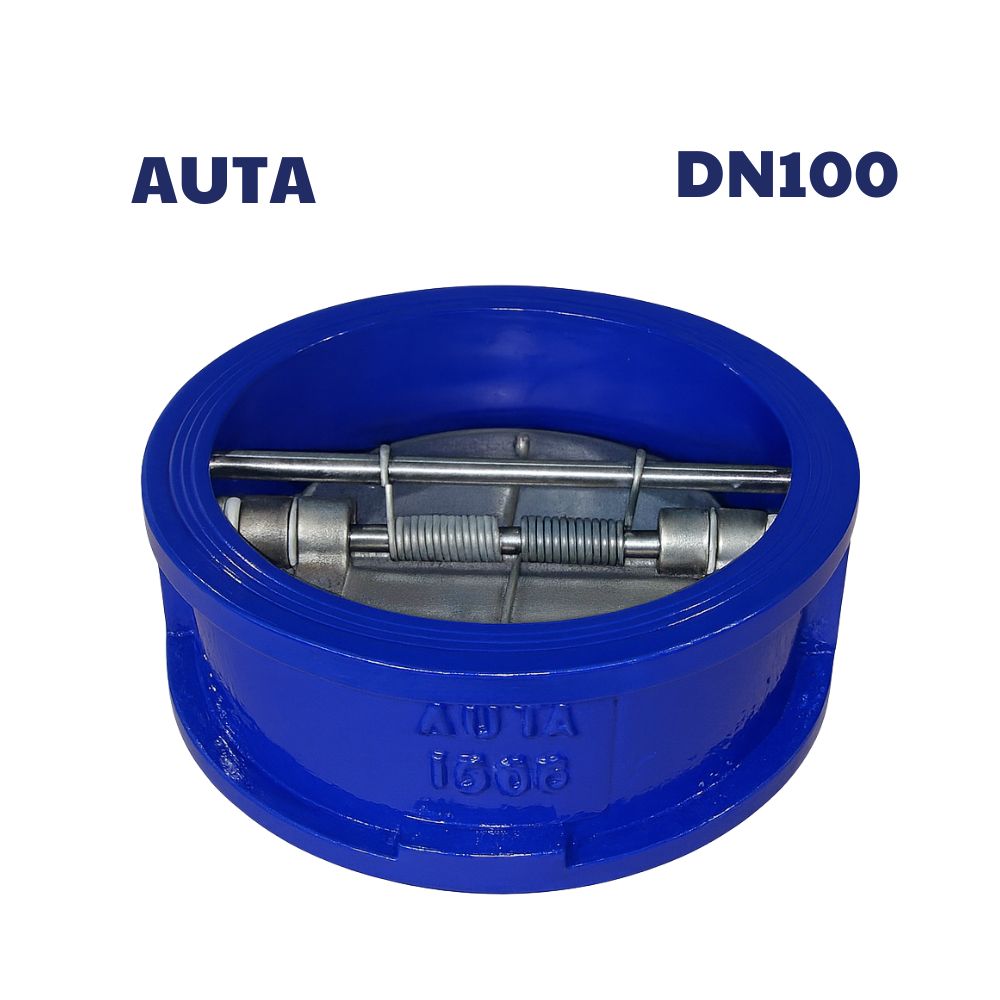

Van 1 chiều cánh bướm AUTA DN100

Van 1 chiều cánh bướm AUTA DN100 là gì?

Van 1 chiều cánh bướm AUTA DN100 (phi 114, đường kính ống tương đương 4 inch) là loại van chỉ cho phép lưu chất chảy theo một chiều duy nhất, ngăn dòng chảy ngược trở lại hệ thống. Van hoạt động dựa trên cánh bướm dạng đĩa đóng/mở theo áp lực dòng chảy, không cần tác động từ con người hoặc thiết bị điều khiển.

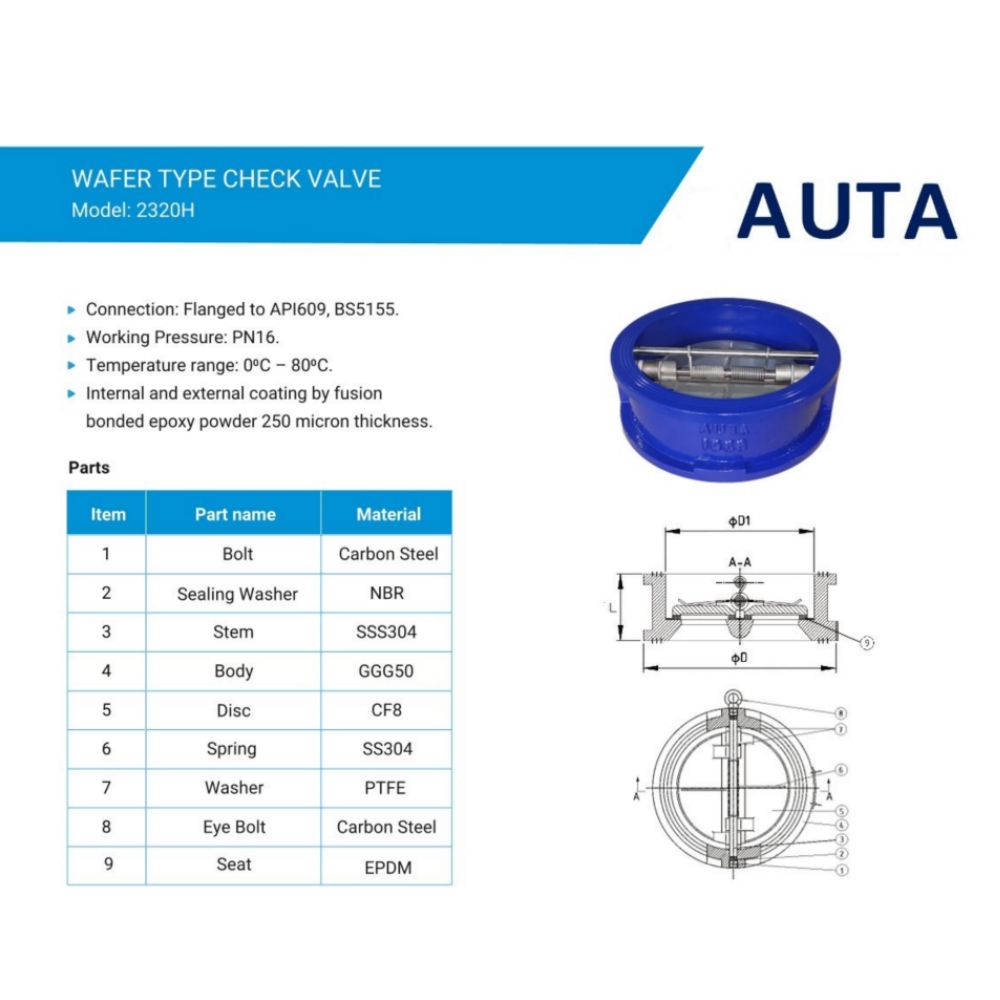

Cấu tạo van 1 chiều cánh bướm AUTA DN100

Van bao gồm các bộ phận chính:

• Thân van: Gang/Thép không gỉ, thiết kế wafer mỏng, chịu áp tốt.
• Đĩa van (cánh bướm): Inox hoặc thép không gỉ, đóng mở theo áp lực nước.
• Trục – bản lề: Giúp định vị và điều hướng chuyển động của đĩa.
• Lò xo: Tự động kéo đĩa về vị trí đóng khi ngừng dòng chảy.
• Vòng đệm: Tạo độ kín, chống rò rỉ khi đóng.

Đặc điểm nổi bật

• Cho phép lưu chất đi một chiều duy nhất, tránh hiện tượng chảy ngược gây hỏng bơm và thiết bị.
• Thiết kế mỏng, nhẹ, dễ lắp đặt cho nhiều tiêu chuẩn mặt bích.
• Lắp đặt nằm ngang hoặc thẳng đứng, linh hoạt mọi hệ thống.
• Đĩa đóng mở nhanh, độ kín cao, giảm mất áp.
• Hoạt động hoàn toàn tự động, không cần điện – khí nén.
• Tuổi thọ cao, bền bỉ trong môi trường nước sạch, PCCC, nước thải.

Nguyên lý hoạt động

• Khi có dòng chảy xuôi → áp lực tác động lên đĩa → đĩa mở → nước đi qua.
• Khi dòng chảy dừng hoặc có xu hướng đảo chiều → lực lò xo + áp lực ngược → đĩa tự động đóng → ngăn không cho nước quay lại.

Hoạt động nhanh – chính xác và hoàn toàn tự động.

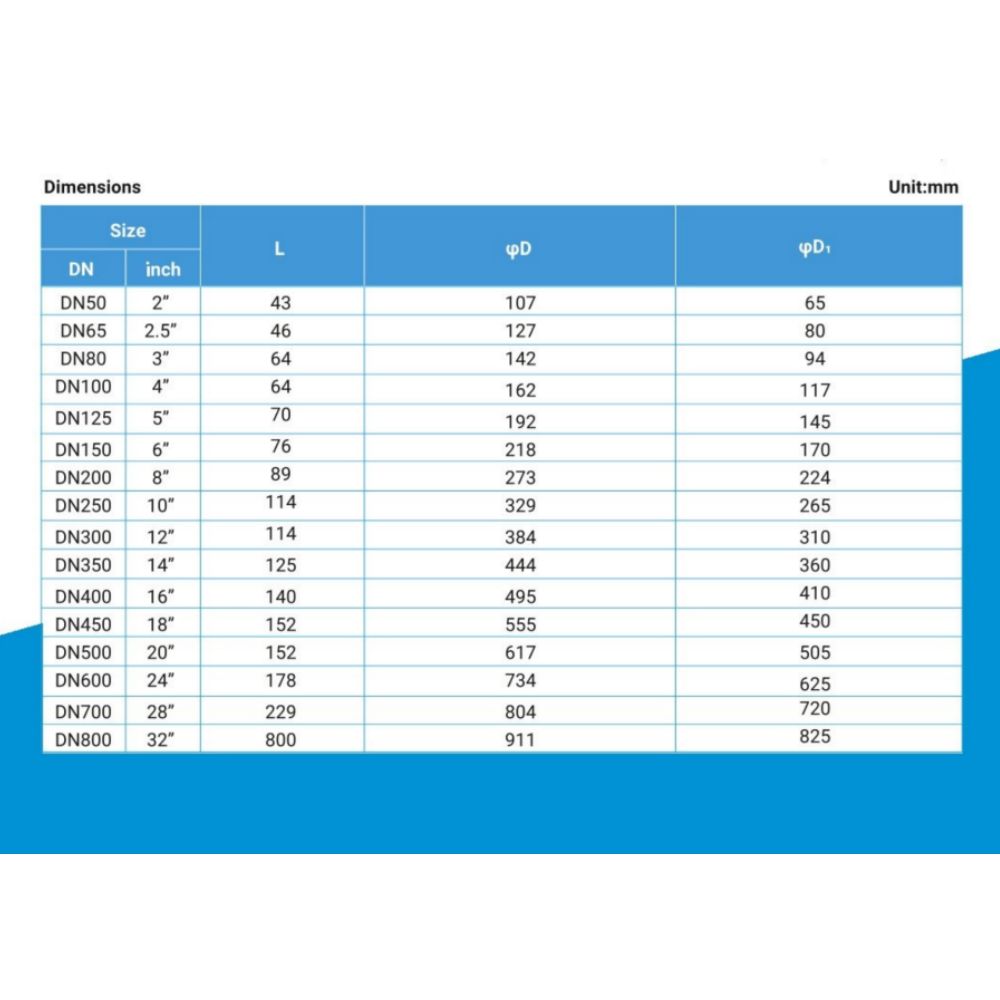

Thông số kỹ thuật Van 1 chiều cánh bướm AUTA DN100

Quý khách có thể:XEM VÀ TẢI CATALOG

Ưu điểm

• Ngăn dòng chảy ngược hoàn toàn.
• Lắp đặt nhanh, bảo trì đơn giản.
• Phù hợp nhiều loại môi trường.
• Giá thành cạnh tranh so với van inox toàn thân.
• Lưu lượng qua van lớn, ít cản trở dòng chảy.

Ứng dụng thực tế

Van 1 chiều AUTA được sử dụng rộng rãi trong:

• Hệ thống PCCC – ngăn nước chảy ngược lại bơm.
• Hệ thống bơm tăng áp – bảo vệ bơm khỏi hư hỏng.
• Xử lý nước – nước thải.
• Hệ thống HVAC – Cooling tower.
• Nhà máy cấp nước – khu công nghiệp.
• Hệ thống dẫn dầu nhẹ, khí nén, hóa chất (tùy vật liệu).

Cách lắp đặt – sử dụng

• Kiểm tra đúng chiều mũi tên Flow direction trên thân van.
• Kẹp van giữa hai mặt bích bằng bulong theo tiêu chuẩn JIS, BS, DIN.
• Siết đều lực bulong để tránh lệch tâm.
• Lắp đặt theo hướng đứng hoặc ngang đều được.
• Tránh lắp ngược chiều dòng chảy gây hư đĩa van.

Hướng dẫn bảo trì

• Vệ sinh định kỳ 6–12 tháng một lần.
• Kiểm tra gioăng để đảm bảo độ kín.
• Tránh để cặn bẩn lớn bám lâu trên đĩa và trục.
• Nếu van phát tiếng kêu khi đóng, cần kiểm tra lò xo hoặc gioăng.
