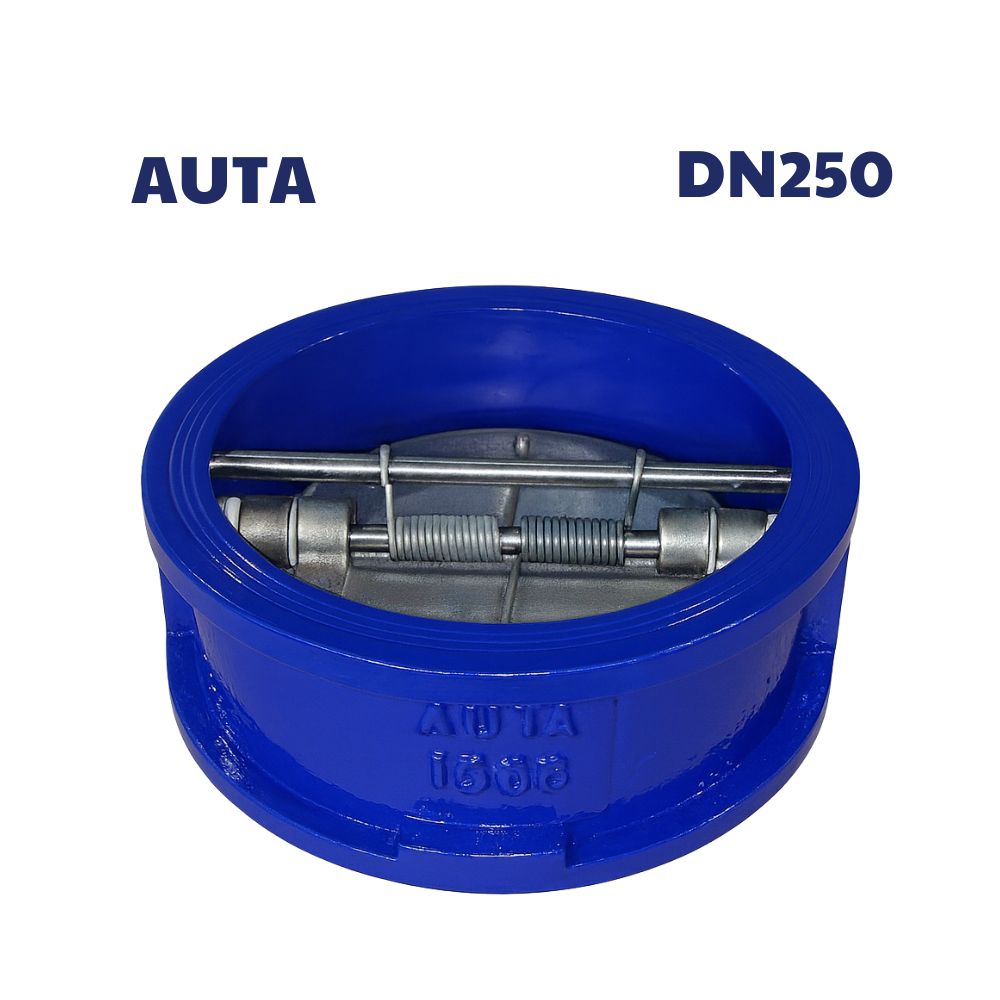

Van 1 chiều cánh bướm AUTA DN250

Van 1 chiều cánh bướm AUTA DN250 là gì?

Van 1 chiều cánh bướm AUTA DN250 là dòng van dùng trên đường ống DN250 (∅273 mm), có chức năng cho phép dòng chất lỏng hoặc khí đi qua theo một chiều duy nhất, đồng thời ngăn dòng chảy ngược nhằm bảo vệ máy bơm, thiết bị đo và hệ thống đường ống.

Van thuộc dạng wafer cánh bướm lò xo hồi, hoạt động tự động bằng áp lực dòng chảy. Đây là loại van được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, HVAC, xử lý nước thải và công nghiệp hóa chất.

Cấu tạo của van 1 chiều cánh bướm AUTA DN250

Van được thiết kế đơn giản, độ bền cao, gồm các bộ phận:

Thân van (Body)

• Chất liệu: gang, gang dẻo hoặc inox tùy model AUTA.
• Kết nối wafer, lắp kẹp giữa mặt bích BS – JIS – ANSI.
• Được phủ sơn epoxy chống ăn mòn.

Cánh van (Disc / Butterfly)

• 2 bản cánh dạng double door.
• Chất liệu: inox 304/316 chống gỉ.
• Đóng mở nhờ trục và lò xo.

Trục và lò xo (Spring)

• Lò xo giúp đóng kín ngay lập tức khi ngừng dòng chảy.
• Chất liệu inox đảm bảo độ đàn hồi và tuổi thọ cao.

Gioăng làm kín (Seat)

• EPDM/NBR chịu nước sạch, nước thải, chất lỏng trung tính.
• Đảm bảo kín hoàn toàn, hạn chế rò rỉ.

Nguyên lý hoạt động của van 1 chiều cánh bướm AUTA DN250

• Khi có dòng chảy đi vào đúng chiều, áp lực làm hai cánh bướm mở ra.
• Khi dòng chảy yếu hoặc ngừng lại, lò xo lập tức kéo cánh đóng về vị trí ban đầu, ngăn hoàn toàn dòng nước chảy ngược.
• Van hoạt động hoàn toàn tự động, không cần nguồn điện.

Ưu điểm nguyên lý:

• Đóng nhanh, an toàn cho máy bơm.
• Áp lực mở nhỏ, dễ vận hành trong mọi hệ thống.

Thông số kỹ thuật van 1 chiều AUTA cánh bướm DN250

Thông số	Giá trị
Model	AUTA – Wafer Check Valve
Kích thước	DN250 (Ø273 mm)
Kiểu kết nối	Wafer kẹp giữa mặt bích
Áp lực làm việc	PN10/PN16
Nhiệt độ làm việc	0 – 120°C (tùy gioăng)
Chất liệu thân	Gang/ Inox
Chất liệu đĩa	Inox 304/316
Gioăng làm kín	EPDM/NBR
Môi trường	Nước sạch, nước thải, PCCC, khí nén
Tiêu chuẩn	BS, JIS, ANSI

Quý khách có thể:XEM VÀ TẢI CATALOG

Đặc điểm nổi bật của van 1 chiều cánh bướm AUTA DN250

• Chống chảy ngược tuyệt đối, bảo vệ bơm và đường ống.
• Thiết kế hai cánh – double disc, đóng mở nhanh.
• Lò xo inox tuổi thọ cao, hoạt động ổn định.
• Lắp đặt dễ dàng giữa các tiêu chuẩn mặt bích.
• Giá thành tiết kiệm hơn so với van 1 chiều lá lật hoặc piston.
• Trọng lượng nhẹ, phù hợp cho đường ống cỡ lớn DN250.
• Bền bỉ trong môi trường nước sạch, nước thải, PCCC.

Ứng dụng thực tế của van 1 chiều AUTA DN250

Van được ứng dụng rộng rãi trong:

Hệ thống cấp nước – thoát nước

• Ngăn nước chảy ngược về bể chứa.
• Bảo vệ máy bơm công suất lớn.

Hệ thống PCCC

• Đảm bảo không xảy ra hiện tượng búa nước.
• Ổn định áp lực trong đường ống cứu hỏa.

Hệ thống HVAC, chiller

• Điều hòa dòng nước lạnh.
• Tránh dòng ngược làm hỏng thiết bị trao đổi nhiệt.

Công nghiệp hóa chất & môi trường

• Xử lý nước thải, hóa chất loãng.
• Ứng dụng trong nhà máy dệt, nhuộm, thực phẩm.

Cách lắp đặt van 1 chiều cánh bướm AUTA DN250

Để van hoạt động bền bỉ, cần lắp đặt đúng kỹ thuật:

Chuẩn bị

• Kiểm tra hướng dòng chảy in trên thân van.
• Kiểm tra tiêu chuẩn mặt bích phù hợp (JIS – BS – ANSI).

Lắp đặt

• Đặt van đúng chiều dòng chảy.
• Kẹp van giữa hai mặt bích, siết bulong đều và cân bằng.
• Không lắp ngược chiều, tránh nước chảy ngược và làm hỏng lò xo.

Kiểm tra sau khi lắp

• Chạy thử máy bơm.
• Đảm bảo không rò rỉ, đóng mở ổn định.

Hướng dẫn sử dụng van 1 chiều AUTA DN250

• Dùng cho hệ thống phù hợp áp lực PN10/PN16.
• Không dùng cho chất lỏng quá bẩn chứa dị vật lớn.
• Kiểm tra định kỳ 3–6 tháng để đảm bảo hoạt động ổn định.

Bảo quản và bảo trì van

• Vệ sinh định kỳ, tránh cặn bẩn bám vào đĩa & gioăng.
• Thay gioăng EPDM/NBR khi có dấu hiệu xuống cấp.
• Bảo quản nơi khô ráo, tránh va đập mạnh.
• Đảm bảo đường ống sạch trước khi lắp van.

Kết luận

Van 1 chiều cánh bướm AUTA DN250 là lựa chọn tối ưu cho hệ thống cấp nước, PCCC và công nghiệp nhờ khả năng ngăn dòng chảy ngược hiệu quả, độ bền cao, lắp đặt dễ dàng, chi phí hợp lý.
