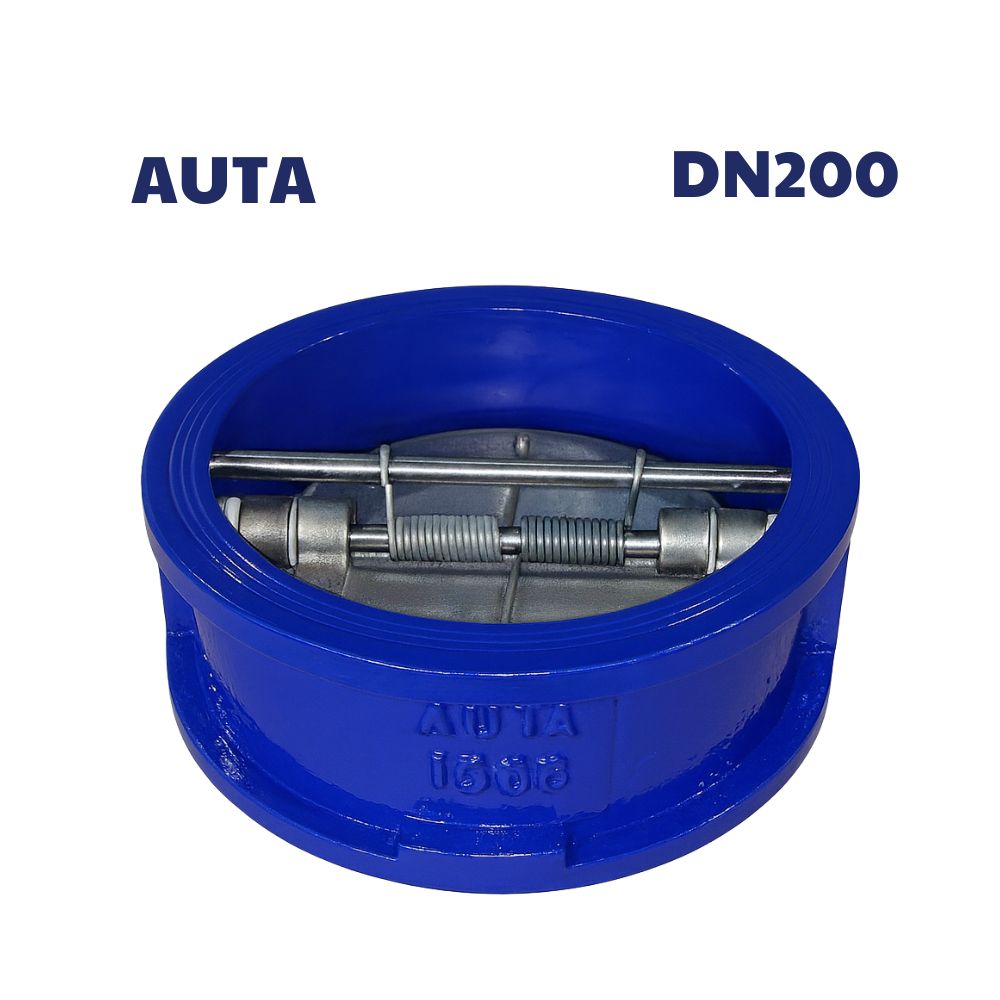

Van 1 chiều cánh bướm AUTA DN200
157 ₫
| Thông số | Giá trị |
| Model | 2320H |
| Kích thước | DN200 (8″ Inch Phi 219mm) |
| Dạng | Van 1 chiều cánh bướm (Dual Plate) |
| Vật liệu thân | Gang cầu / Inox |
| Vật liệu đĩa | SUS304 / SUS316 |
| Gioăng | EPDM / NBR |
| Áp lực làm việc | PN10/PN16 |
| Nhiệt độ làm việc | 0 – 120°C |
| Kiểu kết nối | Lắp kẹp wafer |
| Tiêu chuẩn | BS, JIS, DIN, ANSI |
| Ứng dụng | Nước sạch, PCCC, xử lý nước, công nghiệp… |
Van 1 chiều cánh bướm AUTA DN200 là gì?
Van 1 chiều cánh bướm AUTA DN200 (tương đương 8 inch – phi ~219 mm) là thiết bị dùng để ngăn dòng chảy ngược, bảo vệ bơm và hệ thống đường ống. Van hoạt động tự động bằng đĩa cánh bướm kết hợp lò xo, cho phép lưu chất đi theo một chiều và đóng khi dòng chảy dừng hoặc đảo chiều.
Cấu tạo van 1 chiều cánh bướm AUTA DN200
- Thân van: Gang, gang dẻo hoặc inox, wafer kiểu mỏng, chịu áp lực cao.
- Đĩa van (cánh bướm): Inox 304/316, chống ăn mòn và chịu lực tốt.
- Trục & bản lề: Giúp đĩa van đóng mở linh hoạt.
- Lò xo: Đẩy đĩa van đóng nhanh khi dòng chảy dừng.
- Gioăng làm kín: EPDM/NBR, chống rò rỉ hoàn toàn.
Đặc điểm nổi bật
- Ngăn dòng chảy ngược tuyệt đối, bảo vệ bơm và đường ống.
- Thiết kế wafer mỏng – nhẹ, lắp đặt dễ dàng cho mặt bích DN200.
- Đĩa van mở nhanh, giảm tổn thất áp lực và hạn chế búa nước.
- Hoạt động tự động, không cần điện hoặc điều khiển cơ khí.
- Tuổi thọ cao, vận hành ổn định lâu dài.
- Lắp được theo phương ngang hoặc đứng.
Nguyên lý hoạt động
- Dòng chảy đi đúng chiều → đĩa mở, lưu chất đi qua.
- Dòng chảy dừng hoặc đảo chiều → lò xo kéo đĩa đóng, ngăn chảy ngược.
- Hoạt động hoàn toàn tự động, không cần tác động thủ công.
Thông số kỹ thuật Van 1 chiều cánh bướm AUTA DN200
| Thông số | Giá trị – DN200 |
| Kích thước danh nghĩa | DN200 (8 inch – phi ~219) |
| Kiểu van | Van 1 chiều cánh bướm dạng wafer |
| Áp lực làm việc | PN10 – PN16 |
| Vật liệu thân | Gang / gang dẻo / inox |
| Vật liệu đĩa | Inox 304/316 |
| Vật liệu gioăng | EPDM / NBR |
| Nhiệt độ làm việc | 0 – 110°C |
| Kiểu lắp | Wafer kẹp giữa mặt bích JIS/BS/DIN |
| Môi trường sử dụng | Nước sạch – PCCC – nước thải – HVAC |
Quý khách có thể:XEM VÀ TẢI CATALOG
Ưu điểm
- Độ kín cao, chống dòng chảy ngược hoàn toàn.
- Lưu lượng lớn, ít cản trở dòng chảy.
- Lắp đặt và bảo trì đơn giản.
- Chi phí hợp lý, tuổi thọ dài.
- Phù hợp nhiều loại tiêu chuẩn mặt bích.
Ứng dụng thực tế
- Hệ thống PCCC, trạm bơm cứu hỏa.
- Hệ thống bơm tăng áp và bơm công nghiệp.
- Nhà máy xử lý nước sạch và nước thải.
- Hệ thống HVAC, chiller, cooling tower.
- Đường ống cấp thoát nước khu công nghiệp – dân dụng.
- Nhà máy chế biến thực phẩm, đồ uống, hóa chất nhẹ.
Cách lắp đặt – sử dụng
- Lắp theo mũi tên Flow trên thân van.
- Kẹp giữa hai mặt bích tiêu chuẩn, siết bulong đều.
- Lắp theo phương ngang hoặc đứng đều được.
- Không lắp ngược chiều dòng chảy để tránh hư hỏng đĩa van.
Bảo trì
- Kiểm tra định kỳ 6–12 tháng/lần.
- Vệ sinh cặn bẩn bám trên đĩa và trục.
- Kiểm tra gioăng để đảm bảo kín.
- Thay lò xo nếu đĩa van đóng mở chậm hoặc không kín.
