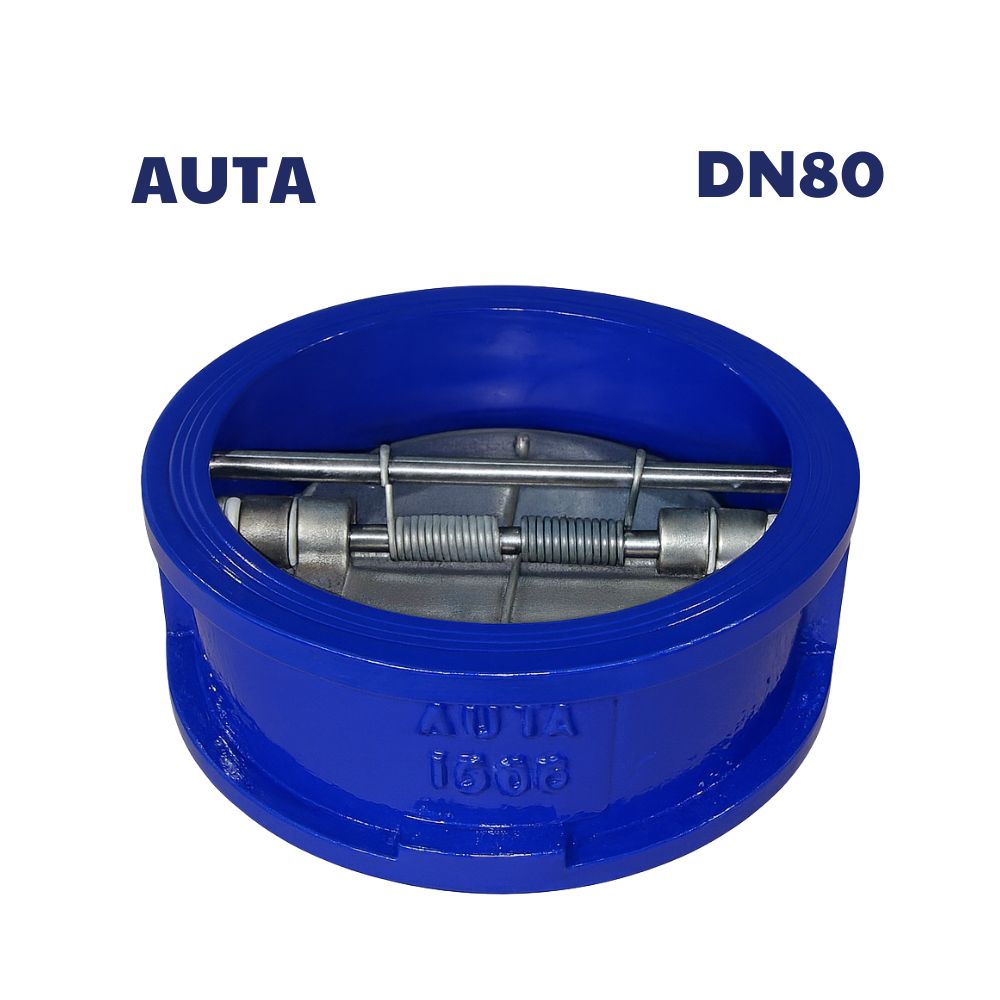

Van 1 chiều cánh bướm AUTA DN80
153 ₫
| Thông số | Giá trị |
| Model | 2320H |
| Kích thước | DN80 (3″ Inch Phi 89mm) |
| Dạng | Van 1 chiều cánh bướm (Dual Plate) |
| Vật liệu thân | Gang cầu / Inox |
| Vật liệu đĩa | SUS304 / SUS316 |
| Gioăng | EPDM / NBR |
| Áp lực làm việc | PN10/PN16 |
| Nhiệt độ làm việc | 0 – 120°C |
| Kiểu kết nối | Lắp kẹp wafer |
| Tiêu chuẩn | BS, JIS, DIN, ANSI |
| Ứng dụng | Nước sạch, PCCC, xử lý nước, công nghiệp… |
Van 1 chiều cánh bướm AUTA DN80 là gì?
Van 1 chiều cánh bướm AUTA DN80 là thiết bị dùng trong hệ thống đường ống DN80 (Ø89 mm) với chức năng ngăn dòng chảy ngược, chỉ cho phép lưu chất đi qua một chiều duy nhất. Van thuộc dạng wafer hai cánh (double disc), đóng mở tự động nhờ lực dòng chảy và lò xo hồi.
Sản phẩm được sử dụng rộng rãi trong các hệ thống cấp nước, PCCC, HVAC, xử lý nước thải và công nghiệp hóa chất nhờ thiết kế nhỏ gọn, độ bền cao và hiệu quả chống chảy ngược tuyệt vời.
Cấu tạo của van 1 chiều cánh bướm AUTA DN80
Van được thiết kế chắc chắn gồm 4 bộ phận chính:
Thân van (Body)
- Chất liệu: gang, gang dẻo hoặc inox.
- Kết nối dạng wafer – nhỏ gọn, tiện lắp đặt.
- Sơn epoxy chống ăn mòn.
Cánh van (Disc) dạng Double Door
- Hai bản cánh giống cánh bướm.
- Chất liệu inox 304 hoặc inox 316.
- Chịu áp lực tốt, bền bỉ theo thời gian.
Lò xo (Spring)
- Lò xo inox chất lượng cao.
- Giúp van đóng nhanh khi dòng chảy dừng hoặc chảy ngược.
Gioăng làm kín (Seat)
- EPDM hoặc NBR.
- Đảm bảo kín hoàn toàn, chống rò rỉ.
Nguyên lý hoạt động của van 1 chiều AUTA DN80
- Khi có dòng chảy theo đúng chiều, áp lực sẽ đẩy hai cánh van mở ra, cho lưu chất đi qua.
- Khi dòng chảy giảm, dừng hoặc chảy ngược, lò xo kéo hai cánh đóng lại, ngăn hoàn toàn hiện tượng chảy ngược.
- Van hoạt động hoàn toàn tự động, không cần can thiệp bằng tay.
Ưu điểm:
- Đóng nhanh → bảo vệ máy bơm.
- Tổn thất áp lực nhỏ → hiệu quả vận hành cao.
- Ít kẹt cặn → tuổi thọ cao.
Thông số kỹ thuật van 1 chiều cánh bướm AUTA DN80
| Thông số | Giá trị |
| Model | AUTA – Wafer Check Valve |
| Kích thước | DN80 (Ø89 mm) |
| Kiểu kết nối | Wafer – Lắp kẹp giữa mặt bích |
| Áp lực làm việc | PN10/PN16 |
| Thân | Gang/ Gang cầu/ Inox |
| Cánh | Inox 304/316 |
| Lò xo | Inox |
| Gioăng | EPDM/NBR |
| Nhiệt độ | 0 – 120°C |
| Môi trường | Nước sạch, nước thải, khí nén, PCCC |
| Tiêu chuẩn | BS, JIS, ANSI |
Quý khách có thể:XEM VÀ TẢI CATALOG
Đặc điểm nổi bật của van 1 chiều cánh bướm AUTA DN80
- Thiết kế nhỏ gọn, nhẹ, phù hợp lắp trên đường ống DN80.
- Đóng nhanh → chống chảy ngược hiệu quả.
- Giá rẻ hơn so với van 1 chiều inox hoặc van lá lật.
- Độ bền cao nhờ vật liệu inox và gioăng EPDM/NBR.
- Lắp đặt dễ dàng, không chiếm diện tích.
Ứng dụng thực tế
Van 1 chiều AUTA DN80 được sử dụng trong nhiều lĩnh vực:
Hệ thống cấp nước – thoát nước
- Dùng sau bơm để ngăn nước chảy ngược.
- Ổn định áp lực đường ống.
Hệ thống PCCC
- Lắp sau bơm chữa cháy DN80.
- Chống nước hồi khi ngừng bơm.
Hệ thống HVAC – Chiller
- Dùng cho hệ thống nước lạnh, tòa nhà, nhà máy.
- Bảo vệ thiết bị giải nhiệt.
Công nghiệp – môi trường
- Nhà máy xử lý nước thải.
- Hệ thống bơm hoạt động liên tục.
Cách lắp đặt van 1 chiều cánh bướm AUTA DN80
Kiểm tra trước khi lắp
- Đúng kích thước DN80.
- Đúng tiêu chuẩn mặt bích (JIS, BS, ANSI).
- Hướng dòng chảy theo mũi tên trên thân van.
Quy trình lắp
- Đặt van vào giữa hai mặt bích.
- Căn chỉnh đúng tâm đường ống.
- Siết bulong theo hình chữ thập.
- Kiểm tra độ kín sau khi vận hành thử.
Lưu ý
- Không được lắp ngược chiều.
- Không để dị vật lọt vào làm kẹt cánh.
Hướng dẫn sử dụng
- Van tự động hoạt động theo áp lực nước.
- Sử dụng đúng áp lực PN10–PN16.
- Không dùng cho môi trường có tạp chất lớn dễ làm kẹt cánh van.
Bảo trì – bảo quản
- Kiểm tra định kỳ 3–6 tháng.
- Vệ sinh cánh van, gioăng nếu thấy kẹt.
- Bảo quản nơi khô ráo, tránh va đập mạnh.
- Thay gioăng khi có dấu hiệu mòn hoặc rò rỉ.
Kết luận
Van 1 chiều cánh bướm AUTA DN80 là lựa chọn tối ưu cho hệ thống kích thước vừa, mang lại hiệu quả chống chảy ngược cao, độ bền lớn và chi phí đầu tư hợp lý.
