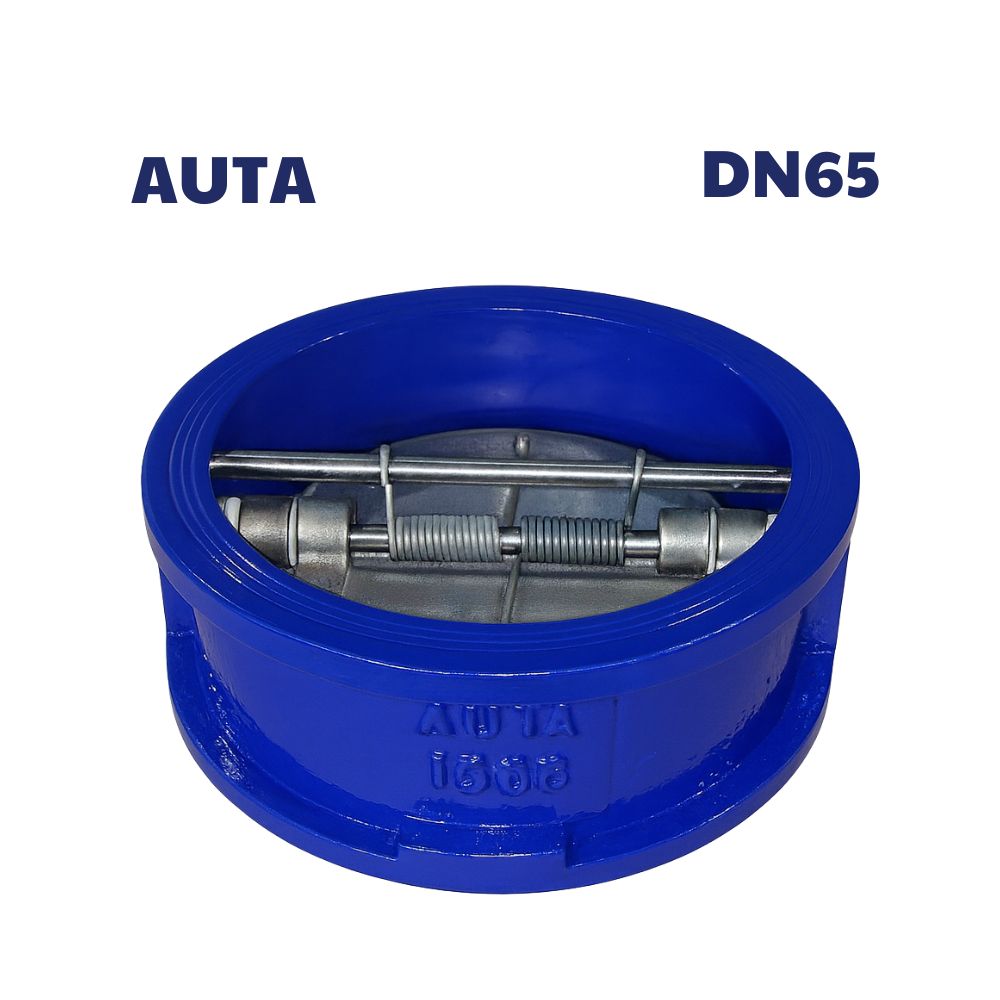

Van 1 chiều cánh bướm AUTA DN65

Van 1 chiều cánh bướm AUTA DN65 là gì?

Van 1 chiều cánh bướm AUTA DN65 là thiết bị dùng để ngăn dòng chảy ngược trên đường ống DN65 (Ø76 mm). Van hoạt động theo nguyên lý hai cánh bướm (double disc) kết hợp lò xo hồi, cho phép chất lỏng đi qua theo một chiều duy nhất, bảo vệ máy bơm, đường ống và thiết bị trong hệ thống.

Đây là loại van dạng wafer, lắp kẹp giữa hai mặt bích tiêu chuẩn JIS – BS – ANSI, phù hợp cho hệ thống nước sạch, nước thải, PCCC và công nghiệp môi trường.

Cấu tạo của van 1 chiều cánh bướm AUTA DN65

Van được thiết kế nhỏ gọn nhưng chắc chắn, gồm 4 bộ phận chính:

Thân van (Body)

• Chất liệu: gang, gang cầu hoặc inox.
• Kết nối wafer giúp lắp đặt nhanh.
• Sơn epoxy chống ăn mòn.

Cánh van (Disc) – Double Door

• Hai cánh dạng bướm.
• Làm từ inox 304 hoặc inox 316.
• Độ bền cao, chống ăn mòn tốt.

Lò xo (Spring)

• Lò xo inox chịu lực, tính đàn hồi tốt.
• Giúp đóng van nhanh khi dòng chảy giảm.

Gioăng làm kín (Seat)

• EPDM hoặc NBR.
• Tạo độ kín tuyệt đối, giảm rò rỉ.

Nguyên lý hoạt động của van 1 chiều AUTA DN65

• Khi dòng nước đi theo đúng chiều, áp lực nước đẩy hai cánh bướm mở ra, cho phép dòng chảy lưu thông.
• Khi dòng chảy ngừng hoặc chảy ngược, lò xo lập tức kéo hai cánh đóng lại, ngăn hoàn toàn hiện tượng chảy ngược.
• Van vận hành 100% tự động, không cần điều khiển bằng tay hay điện.

Ưu điểm nguyên lý:

• Đóng rất nhanh → bảo vệ bơm hiệu quả.
• Tổn thất áp lực thấp, tiết kiệm năng lượng.
• Ít bị kẹt nhờ thiết kế đơn giản.

Thông số kỹ thuật van 1 chiều AUTA cánh bướm DN65

Thông số	Giá trị
Model	AUTA – Wafer Check Valve
Kích thước	DN65 (Ø76 mm)
Kết nối	Wafer – kẹp giữa mặt bích
Áp lực làm việc	PN10/PN16
Thân van	Gang/ Inox
Cánh van	Inox 304/316
Gioăng	EPDM/NBR
Lò xo	Inox chống gỉ
Nhiệt độ làm việc	0 – 120°C
Môi trường	Nước sạch, nước thải, PCCC, khí nén
Tiêu chuẩn	BS, JIS, ANSI

Quý khách có thể:XEM VÀ TẢI CATALOG

Đặc điểm nổi bật của van 1 chiều cánh bướm AUTA DN65

• Thiết kế nhỏ gọn, trọng lượng nhẹ.
• Chống chảy ngược nhanh và hiệu quả.
• Lắp đặt dễ dàng giữa các tiêu chuẩn mặt bích khác nhau.
• Giá thành rẻ hơn nhiều so với van 1 chiều inox nguyên khối.
• Độ bền cao nhờ các chi tiết inox chống gỉ.
• Ít bảo trì, vận hành tự động.

Ứng dụng thực tế của van 1 chiều AUTA DN65

Van được sử dụng rộng rãi trong:

Hệ thống cấp nước – thoát nước

• Ngăn dòng chảy ngược về bơm.
• Ổn định áp lực hệ thống.

Hệ thống PCCC

• Lắp sau máy bơm chữa cháy.
• Chống dòng nước hồi ngược khi dừng bơm.

Hệ thống HVAC – Chiller

• Ứng dụng trong đường ống nước lạnh DN65.
• Bảo vệ van và thiết bị giải nhiệt.

Xử lý nước thải – Công nghiệp

• Nhà máy dệt, may, nhuộm, thực phẩm.
• Hệ thống bơm bùn – bơm nước thải.

Cách lắp đặt van 1 chiều cánh bướm AUTA DN65

Kiểm tra trước khi lắp

• Đúng kích thước DN65.
• Hướng dòng chảy phải trùng với mũi tên trên thân van.
• Mặt bích đúng tiêu chuẩn.

Quy trình lắp đặt

1. Đặt van vào vị trí giữa hai mặt bích.
2. Căn chỉnh van thẳng tâm.
3. Siết bulong đều theo hình chữ thập.
4. Chạy thử hệ thống kiểm tra rò rỉ.

Lưu ý

• Không lắp ngược chiều dòng chảy.
• Tránh để dị vật rơi vào van khi lắp.

Hướng dẫn sử dụng

• Van hoạt động tự động, không cần điều khiển.
• Sử dụng đúng áp lực PN10–PN16.
• Không dùng cho môi trường bùn đặc nhiều cặn lớn.

Bảo trì – bảo quản

• Kiểm tra định kỳ 3–6 tháng/lần.
• Làm sạch cánh van, gioăng để tránh kẹt.
• Khi chưa lắp đặt, bảo quản nơi khô ráo, thoáng mát.
• Thay gioăng khi có dấu hiệu rò rỉ.

Kết luận

Van 1 chiều AUTA DN65 là giải pháp tối ưu cho hệ thống đường ống nhỏ – trung bình, mang lại hiệu quả chống chảy ngược cao, thiết kế gọn nhẹ, độ bền tốt và giá thành hợp lý.
