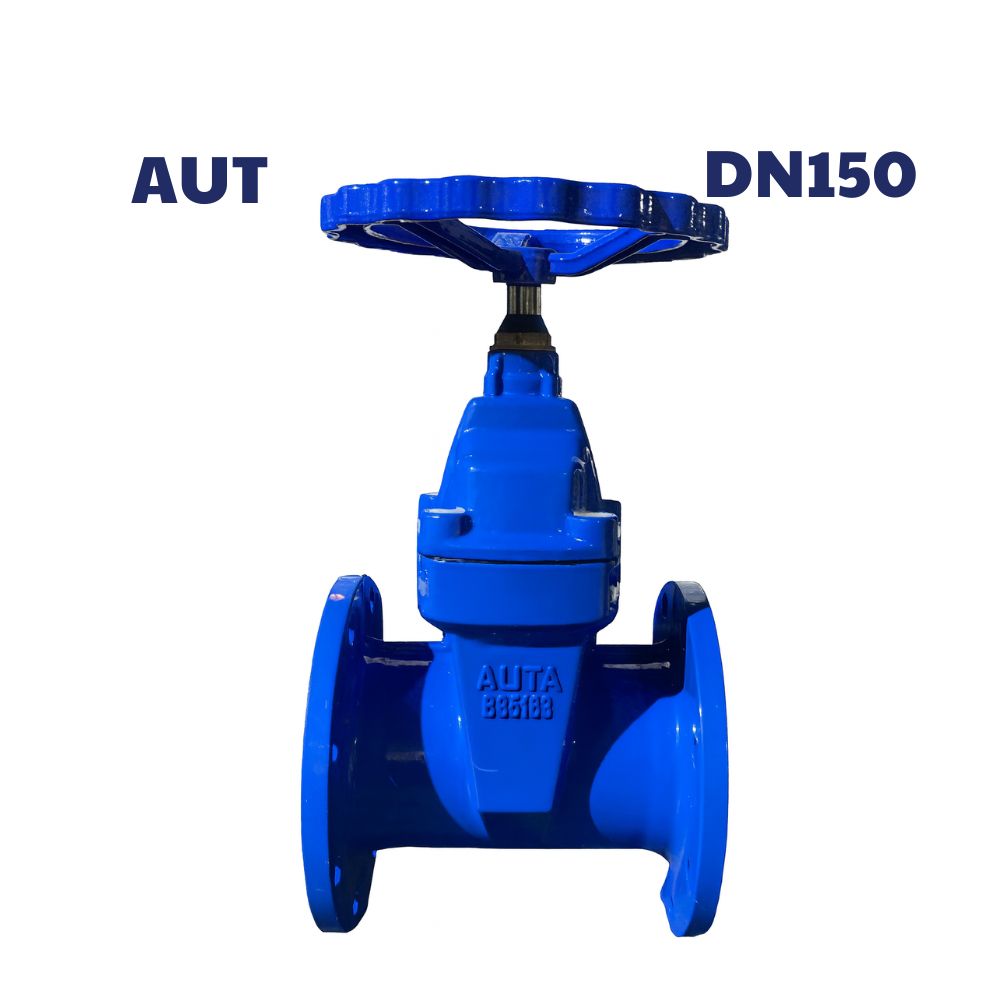

Van cổng ty chìm AUTA DN150

Van cổng ty chìm AUTA DN150 là gì?

Van cổng ty chìm AUTA DN150 (kích thước 6 inch – phi 168 mm) là thiết bị đóng mở dòng chảy trong đường ống có đường kính lớn. Loại van này thuộc dạng ty chìm, nghĩa là trục van không nâng lên khi vận hành, giúp van gọn gàng và phù hợp lắp đặt ở những vị trí hạn chế không gian như hố ga, dưới lòng đất, hệ thống ống áp sát tường hoặc trần.

Van cổng ty chìm AUTA DN150 được sử dụng phổ biến trong mạng lưới cấp nước, phòng cháy chữa cháy, hệ thống công nghiệp và xử lý nước thải.

Cấu tạo của van cổng ty chìm AUTA DN150

Van gồm các bộ phận chính:

• Thân van: Làm bằng gang cầu hoặc gang xám, phủ lớp sơn epoxy chống ăn mòn.
• Nắp van: Bắt bulong với thân van, bên trong có gioăng để làm kín.
• Đĩa van: Dạng nêm, bằng gang bọc cao su để đảm bảo độ kín.
• Ty van: Trục xoay làm bằng thép không gỉ, dạng ty chìm, không nâng lên khi đóng mở.
• Tay quay: Dạng bánh xe, dùng để điều khiển đóng mở thủ công.
• Gioăng làm kín: Cao su chất lượng cao, ngăn rò rỉ tại các điểm ghép nối.

Quý khách có thể: XEM VÀ TẢI CATALOG

Nguyên lý hoạt động của van cổng ty chìm AUTA DN150

Van cổng AUTA hoạt động theo cơ chế nâng hạ đĩa van theo chiều thẳng đứng:

• Khi xoay tay quay theo chiều mở, ty van xoay tại chỗ và kéo đĩa van lên, dòng nước đi qua hoàn toàn.
• Khi xoay tay quay theo chiều đóng, đĩa van hạ xuống và chặn dòng nước lại.

Vì ty van không nâng lên nên van thích hợp với vị trí lắp đặt cần tiết kiệm không gian.

Thông số kỹ thuật của van cổng ty chìm AUTA DN150

Đặc điểm nổi bật của van cổng ty chìm AUTA DN150

• Thiết kế gọn gàng: Ty chìm giúp van không bị vướng khi lắp đặt ở vị trí có không gian hẹp.
• Độ kín tuyệt đối: Đĩa van bọc cao su có độ đàn hồi cao, đảm bảo đóng kín khi vận hành.
• Độ bền cao: Thân van phủ epoxy dày, chịu được môi trường nước sạch, nước thải và nước mặn nhẹ.
• Vận hành nhẹ: Tay quay lớn, thao tác dễ dàng ngay cả khi áp lực đường ống cao.
• Hiệu quả kinh tế: Giá thành tốt nhưng vẫn đảm bảo chất lượng, phù hợp nhiều công trình.

Ứng dụng thực tế của van cổng ty chìm AUTA DN150

• Hệ thống cấp nước: Dùng trong các nhà máy nước, trạm cấp nước, đường ống truyền tải.
• Hệ thống phòng cháy chữa cháy: Được lắp tại trục cấp nước chữa cháy, đường ống trong nhà xưởng và khu công nghiệp.
• Xử lý nước thải: Dùng cho hệ thống xả, thu gom, xử lý nước thải.
• Công nghiệp sản xuất: Ứng dụng trong nhà máy thực phẩm, nhà máy dệt nhuộm, nhà máy hóa chất nhẹ và các khu chế xuất.

Cách lắp đặt van cổng ty chìm AUTA DN150

Chuẩn bị

• Kiểm tra kích thước mặt bích DN150.
• Làm sạch đường ống trước khi lắp.
• Chuẩn bị gioăng cao su đúng chuẩn phi 168.

Các bước lắp đặt

1. Đặt van vào giữa hai mặt bích.
2. Căn chỉnh để van đứng thẳng, trục van không bị vẹo.
3. Siết bulong từ từ theo hình chữ X để lực phân bổ đều.
4. Kiểm tra đóng mở thử trước khi vận hành.
5. Kiểm tra rò rỉ sau khi cấp áp.

Lưu ý

• Không siết bulong quá mạnh làm biến dạng mặt bích.
• Tránh lắp van trong hố ngập nước nếu không có hộp bảo vệ tay quay.
• Mở van từ từ để tránh sốc áp.

Hướng dẫn sử dụng

• Xoay tay quay ngược chiều kim đồng hồ để mở.
• Xoay theo chiều kim đồng hồ để đóng.
• Vận hành từ từ để tránh áp lực đột ngột.
• Không dùng dụng cụ tăng lực vì dễ làm hỏng ty van.

Cách bảo trì và bảo quản

Bảo trì định kỳ

• Kiểm tra hoạt động của tay quay và trục van định kỳ 3 – 6 tháng.
• Lubricate trục van bằng dầu bôi trơn phù hợp.
• Kiểm tra rò rỉ tại các mối nối.
• Xả cặn đường ống để tránh kẹt đĩa van.

Bảo quản khi chưa sử dụng

• Đặt van nơi khô ráo, tránh ánh nắng trực tiếp.
• Đậy nắp hai đầu để tránh bụi và dị vật lọt vào.
• Không chồng vật nặng lên van để tránh cong lệch mặt bích.

Kết luận

Van cổng ty chìm AUTA DN150 là thiết bị quan trọng trong hệ thống cấp nước, PCCC và công nghiệp nhờ thiết kế gọn, bền, kín và giá thành phù hợp.
