Van cổng ty chìm AUTA DN300
91 ₫
| Thông số | Giá trị |
| Model | 1100H/1100L |
| Kích thước danh nghĩa | DN300 (12″ Inch Phi 324mm) |
| Áp lực làm việc | PN10 – PN16 – PN25 |
| Nhiệt độ tối đa | 80 – 120°C tùy chất liệu |
| Kết nối | Mặt bích tiêu chuẩn JIS 10K / BS / ANSI |
| Kiểu điều khiển | Tay quay vô lăng |
| Kiểu ty | Ty chìm – NRS |
| Vật liệu thân | Gang cầu FCD / gang xám FC / inox tùy型号 |
| Gioăng | EPDM/NBR |
| Sơn phủ | Epoxy ≥ 250µm |
Van cổng ty chìm AUTA DN300 là gì?
Van cổng AUTA DN300 là thiết bị chuyên dùng để đóng mở dòng chảy trong hệ thống đường ống lớn. Kích thước danh nghĩa DN300 tương đương 12 inch – phi 323 mm, phù hợp lắp đặt cho tuyến ống có lưu lượng lớn trong cấp nước đô thị, phòng cháy chữa cháy, hệ thống công nghiệp và xử lý nước.
Van thuộc dạng ty chìm, tức là khi vận hành, trục van không nâng lên mà chỉ xoay tại chỗ. Thiết kế này giúp van gọn gàng, an toàn khi lắp đặt trong hố ga, đường ống ngầm hoặc khu vực hạn chế không gian phía trên.

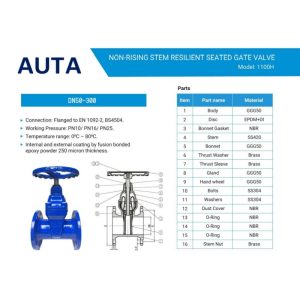

Cấu tạo của van cổng ty chìm AUTA DN300
Van được cấu tạo từ các bộ phận chính:
- Thân van: Bằng gang cầu, phủ lớp chống gỉ giúp chống ăn mòn trong môi trường nước.
- Nắp van: Liên kết bằng bu lông, có gioăng cao su làm kín.
- Đĩa van: Dạng nêm, bằng gang và bọc cao su tăng độ kín.
- Trục van: Thép không gỉ, dạng ty chìm, truyền lực mở đóng ổn định.
- Tay quay hoặc hộp số: Tùy model, giúp vận hành nhẹ nhàng.
- Gioăng cao su: Tạo độ kín tại các vị trí ghép.
Quý khách có thể: XEM VÀ TẢI CATALOG
Nguyên lý hoạt động
Nguyên lý đóng mở của van như sau:
- Khi xoay tay quay theo chiều mở, trục van xoay và kéo đĩa van lên, cho phép nước chảy qua toàn phần.
- Khi xoay theo chiều đóng, đĩa van hạ xuống và ép chặt vào bề mặt làm kín, ngăn hoàn toàn dòng nước.
Đĩa van di chuyển thẳng đứng, hạn chế tối đa tổn thất áp lực trong đường ống.
Thông số kỹ thuật của van cổng ty chìm AUTA DN300
| Thông số | Giá trị |
| Kích thước danh nghĩa | DN300 |
| Kích thước tương đương | 12 inch – phi 323 mm |
| Kiểu trục | Ty chìm |
| Áp lực làm việc | 10 bar – 16 bar |
| Nhiệt độ làm việc | Dưới 80 độ C |
| Vật liệu thân | Gang cầu |
| Vật liệu đĩa van | Gang bọc cao su |
| Vật liệu trục | Thép không gỉ |
| Kiểu kết nối | Mặt bích |
| Sơn phủ | Lớp chống gỉ epoxy |
| Môi trường sử dụng | Nước sạch, nước thải, nước PCCC |
Đặc điểm nổi bật của van cổng ty chìm AUTA DN300
- Thiết kế gọn gàng nhờ trục ty chìm, phù hợp lắp đặt đường ống ngầm, hố ga.
- Khả năng làm kín tốt nhờ đĩa van bọc cao su.
- Dòng chảy qua van thẳng, ít gây thất thoát áp suất.
- Vận hành nhẹ, êm, ít gây tiếng ồn.
- Thân van chịu áp lực lớn nhờ vật liệu gang cầu.
- Tuổi thọ lâu, chi phí bảo trì thấp.
- Dễ lắp đặt và thay thế khi cần.
Ứng dụng thực tế
Van cổng ty chìm AUTA DN300 được sử dụng rộng rãi trong:
- Hệ thống cấp nước đô thị, nhà máy nước.
- Trạm bơm nước sạch và nước thô.
- Hệ thống phòng cháy chữa cháy công nghiệp.
- Nhà máy chế biến thực phẩm, dệt nhuộm, sản xuất vật liệu.
- Khu công nghiệp, khu chế xuất.
- Hệ thống nước thải và thoát nước quy mô lớn.
Cách lắp đặt và sử dụng
Các bước lắp đặt
- Kiểm tra kích thước mặt bích DN300 và gioăng cao su.
- Vệ sinh sạch vị trí lắp đặt để tránh cặn bẩn.
- Đặt van vào đúng vị trí giữa hai mặt bích.
- Căn chỉnh cho thân van thẳng đứng.
- Xiết bulong theo hình sao để đảm bảo lực đều.
- Kiểm tra đóng mở thử trước khi vận hành chính thức.
- Kiểm tra rò rỉ sau khi cấp nước.
Hướng dẫn sử dụng
- Xoay tay quay ngược chiều kim đồng hồ để mở.
- Xoay theo chiều kim đồng hồ để đóng.
- Đóng mở từ từ, tránh đột ngột gây sốc áp.
- Không dùng dụng cụ hỗ trợ siết tay quay quá mạnh.
Bảo trì và bảo quản
Bảo trì định kỳ
- Kiểm tra gioăng làm kín mỗi 3 – 6 tháng.
- Bôi trơn trục van khi cần thiết.
- Vận hành thử van nếu đặt trong hệ thống PCCC.
- Kiểm tra lớp sơn để tránh ăn mòn.
- Làm sạch cặn bẩn trong đường ống để van đóng mở trơn tru.
Bảo quản khi chưa lắp đặt
- Để van nơi khô và sạch.
- Che kín hai đầu mặt bích để tránh bụi và dị vật.
- Không để vật nặng đè lên mặt bích.
