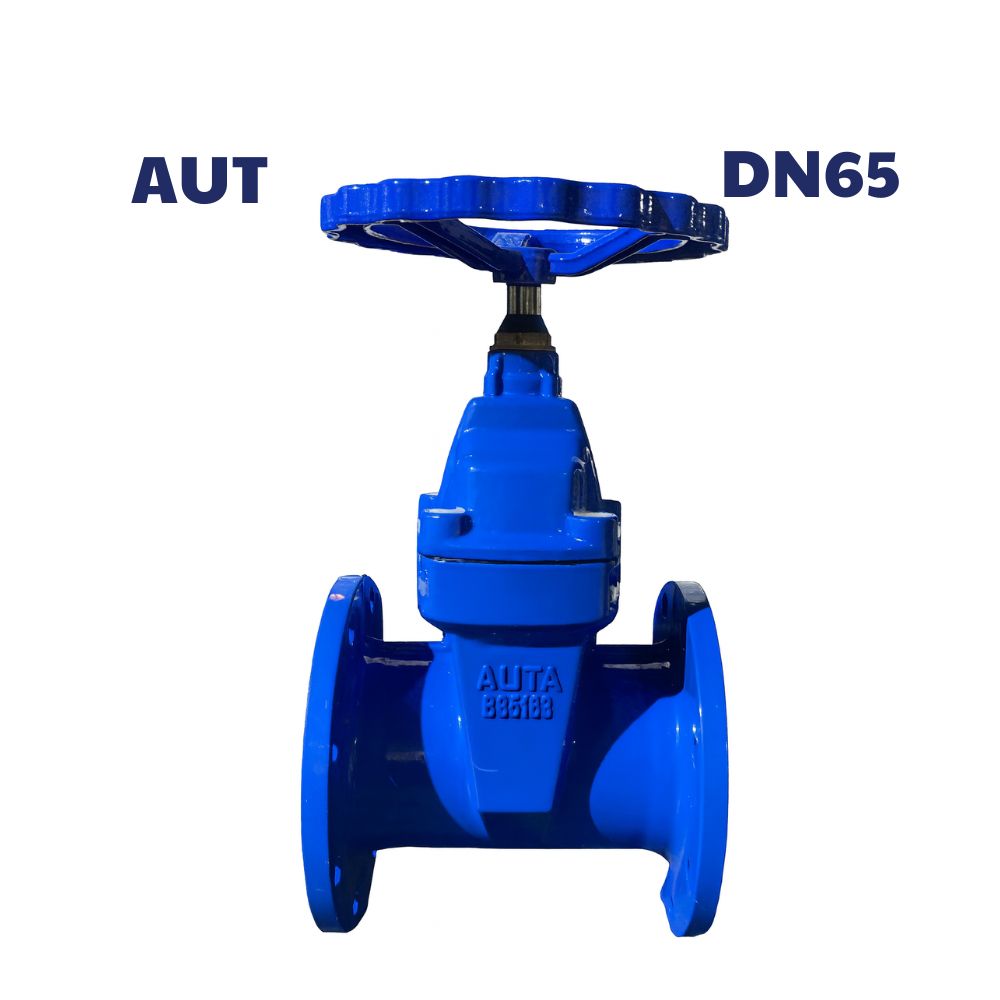

Van cổng ty chìm AUTA DN65
84 ₫
| Thông số | Giá trị |
| Model | 1100H/1100L |
| Kích thước danh nghĩa | DN65 (2 1/2″ Inch Phi 76mm) |
| Áp lực làm việc | PN10 – PN16 – PN25 |
| Nhiệt độ tối đa | 80 – 120°C tùy chất liệu |
| Kết nối | Mặt bích tiêu chuẩn JIS 10K / BS / ANSI |
| Kiểu điều khiển | Tay quay vô lăng |
| Kiểu ty | Ty chìm – NRS |
| Vật liệu thân | Gang cầu FCD / gang xám FC / inox tùy型号 |
| Gioăng | EPDM/NBR |
| Sơn phủ | Epoxy ≥ 250µm |
Van cổng ty chìm AUTA DN65 là gì?
Van cổng ty chìm AUTA DN65 là thiết bị đóng mở dòng chảy trong hệ thống đường ống kích thước nhỏ và trung bình. Kích thước DN65 tương đương 2.5 inch – phi 76 mm, thường được lắp đặt tại hệ thống cấp nước, phòng cháy chữa cháy, nước thải và hệ thống kỹ thuật công nghiệp.
Cấu tạo của van cổng ty chìm AUTA DN65
Van có cấu tạo gồm các bộ phận chính:
- Thân van: Làm bằng gang, phủ lớp chống gỉ epoxy.
- Nắp van: Liên kết bằng bu lông và gioăng cao su để đảm bảo kín nước.
- Đĩa van: Dạng nêm, bằng gang bọc cao su giúp đóng kín tuyệt đối.
- Trục van: Bằng inox, dạng ty chìm, vận hành bằng chuyển động xoay.
- Tay quay: Dùng để thao tác đóng mở.
- Gioăng làm kín: Cao su chất lượng cao, ngăn rò rỉ hiệu quả.
Van thuộc loại ty chìm, nghĩa là trục van không nâng lên khi vận hành mà chỉ xoay tại chỗ. Thiết kế này giúp van gọn gàng, phù hợp khi lắp đặt trong hố ga, đường ống ngầm hoặc khu vực trần thấp.
Quý khách có thể: XEM VÀ TẢI CATALOG
Nguyên lý hoạt động của van cổng ty chìm AUTA DN65
Cách hoạt động của van như sau:
- Khi mở van: Xoay tay quay làm trục xoay kéo đĩa van lên, cho nước chảy qua toàn phần.
- Khi đóng van: Đĩa van hạ xuống, ép chặt vào bề mặt làm kín, ngăn nước hoàn toàn.
Đĩa van di chuyển theo phương thẳng đứng, ít gây cản trở dòng chảy, giúp giảm tổn thất áp lực.
Thông số kỹ thuật của van cổng ty chìm AUTA DN65
| Thông số | Giá trị |
| Kích thước danh nghĩa | DN65 |
| Kích thước tương đương | 2.5 inch – phi 76 mm |
| Kiểu trục | Ty chìm |
| Vật liệu thân | Gang cầu hoặc gang xám |
| Vật liệu đĩa van | Gang bọc cao su |
| Vật liệu trục van | Inox |
| Kiểu kết nối | Mặt bích |
| Áp lực làm việc | 10 bar – 16 bar |
| Nhiệt độ làm việc | Dưới 80 độ C |
| Sơn phủ | Epoxy chống gỉ |
| Môi trường sử dụng | Nước sạch, nước thải, nước PCCC |
| Hãng sản xuất | AUTA |
Đặc điểm nổi bật của van cổng ty chìm AUTA DN65
- Thiết kế gọn nhờ trục ty chìm, không chiếm không gian khi vận hành.
- Khả năng làm kín cao nhờ đĩa van bọc cao su.
- Thân van chịu lực tốt, phù hợp áp lực cao.
- Dòng chảy đi qua van thẳng, ít gây thất thoát áp suất.
- Vận hành nhẹ, dễ dàng với độ bền cao.
- Giá thành hợp lý, dễ thay thế phụ kiện.
- Phù hợp nhiều hệ thống khác nhau.
Ứng dụng thực tế của van cổng ty chìm AUTA DN65
Van cổng AUTA DN65 thường được dùng trong:
- Hệ thống cấp nước sinh hoạt và công nghiệp.
- Trạm bơm, nhà máy nước.
- Hệ thống phòng cháy chữa cháy.
- Khu công nghiệp và nhà máy sản xuất.
- Hệ thống xử lý nước thải.
- Đường ống ngầm, hố ga, hệ thống đường ống có không gian hạn chế.
Cách lắp đặt và sử dụng
Lắp đặt
- Kiểm tra mặt bích DN65 và gioăng cao su.
- Làm sạch đường ống trước khi lắp.
- Đặt van đúng vị trí giữa hai mặt bích.
- Căn chỉnh thẳng đứng, không để lệch trục.
- Xiết bulong theo hình sao để lực đều.
- Kiểm tra đóng mở thử trước khi cấp nước.
- Kiểm tra rò rỉ sau khi vận hành.
Sử dụng
- Xoay tay quay ngược chiều kim đồng hồ để mở.
- Xoay theo chiều kim đồng hồ để đóng.
- Đóng mở từ từ để tránh sốc áp.
- Không dùng lực quá mạnh hoặc dụng cụ hỗ trợ khi tay quay bị cứng.
Bảo trì và bảo quản
Bảo trì định kỳ
- Kiểm tra trục van và gioăng cao su mỗi 3 – 6 tháng.
- Bôi trơn các bộ phận cần thiết.
- Kiểm tra độ kín ở nắp van và mặt bích.
- Xả cặn trong đường ống để tránh kẹt đĩa van.
Bảo quản khi chưa sử dụng
- Để van nơi khô ráo, tránh ánh nắng trực tiếp.
- Bịt kín hai đầu van để tránh bụi và vật lạ lọt vào.
- Không để vật nặng đè lên mặt bích.
