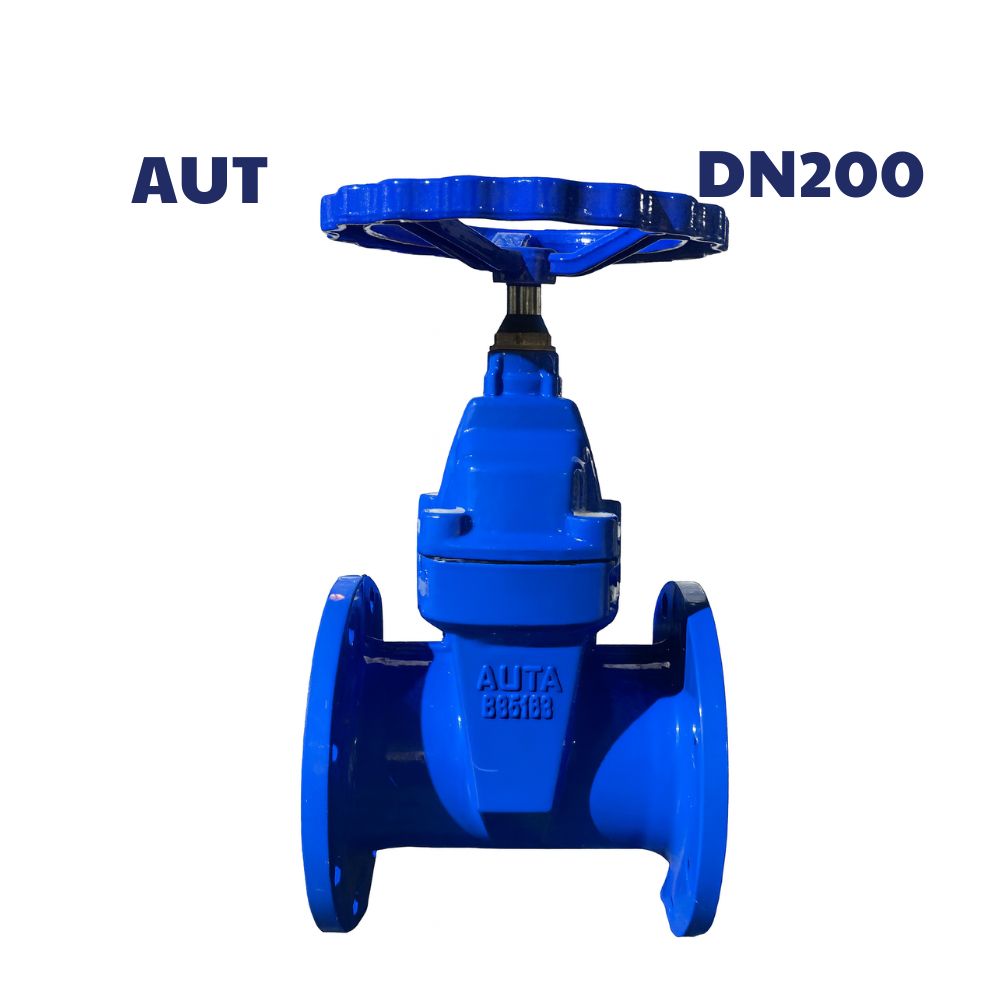

Van cổng ty chìm AUTA DN200

Van cổng ty chìm AUTA DN200 là gì?

Van cổng ty chìm AUTA DN200 (kích thước 8 inch – phi 219 mm) là thiết bị sử dụng để đóng mở dòng chảy trong hệ thống đường ống lớn. Van thuộc dạng ty chìm, tức trục vận hành không nâng lên khi đóng mở, giúp van gọn, an toàn, ít chiếm diện tích và phù hợp với vị trí đặt dưới lòng đất hoặc khu vực có không gian hạn chế.

Van cổng ty chìm AUTA DN200 được dùng trong hệ thống cấp nước đô thị, phòng cháy chữa cháy, hệ thống công nghiệp và xử lý nước thải có lưu lượng lớn.

Cấu tạo của van cổng ty chìm AUTA DN200

Van được cấu tạo từ các bộ phận chính:

• Thân van: Gang cầu hoặc gang xám, phủ sơn epoxy chống ăn mòn.
• Nắp van: Bắt bulong với thân, có gioăng cao su làm kín.
• Đĩa van: Dạng nêm, bằng gang được bọc cao su để đảm bảo kín tuyệt đối.
• Ty van: Trục bằng thép không gỉ, dạng ty chìm, xoay để nâng hoặc hạ đĩa van.
• Tay quay: Dùng để điều khiển đóng mở bằng tay.
• Gioăng làm kín: Cao su chất lượng cao, ngăn rò rỉ tại vị trí ghép nối.

Quý khách có thể: XEM VÀ TẢI CATALOG

Thông số kỹ thuật của van cổng ty chìm AUTA DN200

Nguyên lý hoạt động của van cổng ty chìm AUTA DN200

Van cổng AUTA hoạt động theo nguyên tắc nâng hoặc hạ đĩa van:

• Khi xoay tay quay theo chiều mở, trục van xoay và kéo đĩa van lên, dòng nước đi qua hoàn toàn.
• Khi xoay theo chiều đóng, trục van đẩy đĩa van xuống, ngăn dòng chảy.

Ty van không nâng lên, giúp van an toàn khi lắp trong hố van hoặc khu vực hạn chế chiều cao.

Đặc điểm nổi bật của van cổng ty chìm AUTA DN200

• Thiết kế gọn, phù hợp đường ống lớn: Dù kích thước lớn nhưng nhờ thiết kế ty chìm, van không chiếm không gian phía trên khi vận hành.
• Độ kín tuyệt đối: Đĩa van bọc cao su đảm bảo kín nước, không rò rỉ trong quá trình sử dụng.
• Bền bỉ trong môi trường khắc nghiệt: Thân van được phủ epoxy chống ăn mòn, phù hợp môi trường nước sạch, nước thải và nước mặn nhẹ.
• Vận hành êm, ít hỏng hóc: Trục van bằng thép không gỉ giúp chuyển động nhẹ, tăng tuổi thọ.
• Giá thành phù hợp: Chi phí tối ưu so với các dòng van nhập khẩu châu Âu nhưng vẫn đảm bảo chất lượng ổn định.

Ứng dụng thực tế của van cổng ty chìm AUTA DN200

• Hệ thống cấp nước lưu lượng lớn: Thích hợp cho nhà máy nước, trạm bơm, tuyến ống truyền tải chính.
• Hệ thống phòng cháy chữa cháy: Lắp cho tuyến ống PCCC tại nhà máy, khu công nghiệp, chung cư cao tầng.
• Hệ thống xử lý nước thải: Dùng trong các nhà máy xử lý nước thải sinh hoạt và công nghiệp.
• Công nghiệp sản xuất: Phục vụ các ngành như chế biến thực phẩm, sản xuất dệt nhuộm, nhà máy hóa chất nhẹ.

Cách lắp đặt van cổng ty chìm AUTA DN200

Chuẩn bị

• Kiểm tra tiêu chuẩn mặt bích DN200.
• Vệ sinh đường ống, loại bỏ cặn bẩn.
• Chuẩn bị gioăng cao su đúng kích cỡ phi 219.

Các bước lắp đặt

1. Đặt van vào đúng vị trí giữa hai mặt bích.
2. Căn chỉnh để trục van thẳng đứng, không lệch.
3. Siết bulong đều theo hình chữ X để lực phân bổ đều.
4. Kiểm tra đóng mở trước khi vận hành.
5. Cấp nước và kiểm tra rò rỉ.

Lưu ý

• Không siết bulong quá mạnh gây vỡ tai bích.
• Tránh ngập nước phần tay quay nếu không có hộp bảo vệ.
• Mở van từ từ để tránh hiện tượng sốc áp.

Hướng dẫn sử dụng

• Xoay tay quay ngược chiều kim đồng hồ để mở.
• Xoay theo chiều kim đồng hồ để đóng.
• Vận hành nhẹ nhàng, không dùng dụng cụ tăng lực.
• Không đóng mở nhanh để tránh hỏng đĩa van.

Cách bảo trì và bảo quản

Bảo trì định kỳ

• Kiểm tra trục và tay quay định kỳ 3 – 6 tháng.
• Bôi trơn trục tại vị trí chuyển động.
• Kiểm tra rò rỉ tại mặt bích và gioăng.
• Xả cặn để tránh kẹt đĩa van.

Bảo quản khi chưa sử dụng

• Đặt trong kho khô ráo, thoáng mát.
• Đậy kín hai mặt bích bằng nắp nhựa.
• Tránh tác động mạnh và vật nặng đè lên van.

Kết luận

Van cổng ty chìm AUTA DN200 là lựa chọn tối ưu cho các hệ thống đường ống lớn nhờ khả năng vận hành ổn định, độ kín cao, độ bền tốt và chi phí hợp lý.
