Van cổng ty chìm AUTA DN50

Van cổng ty chìm AUTA DN50 là gì?

Van cổng ty chìm AUTA DN50 (AUTA Non-rising Stem Gate Valve DN50) là loại van điều khiển đóng mở dòng chảy bằng cách nâng hoặc hạ cánh van (gate) nhưng ty van không dịch chuyển lên trên khi vận hành.

Điều này giúp van nhỏ gọn, dễ lắp đặt ở khu vực hạn chế không gian, tủ van hoặc lắp ngầm dưới lòng đất.

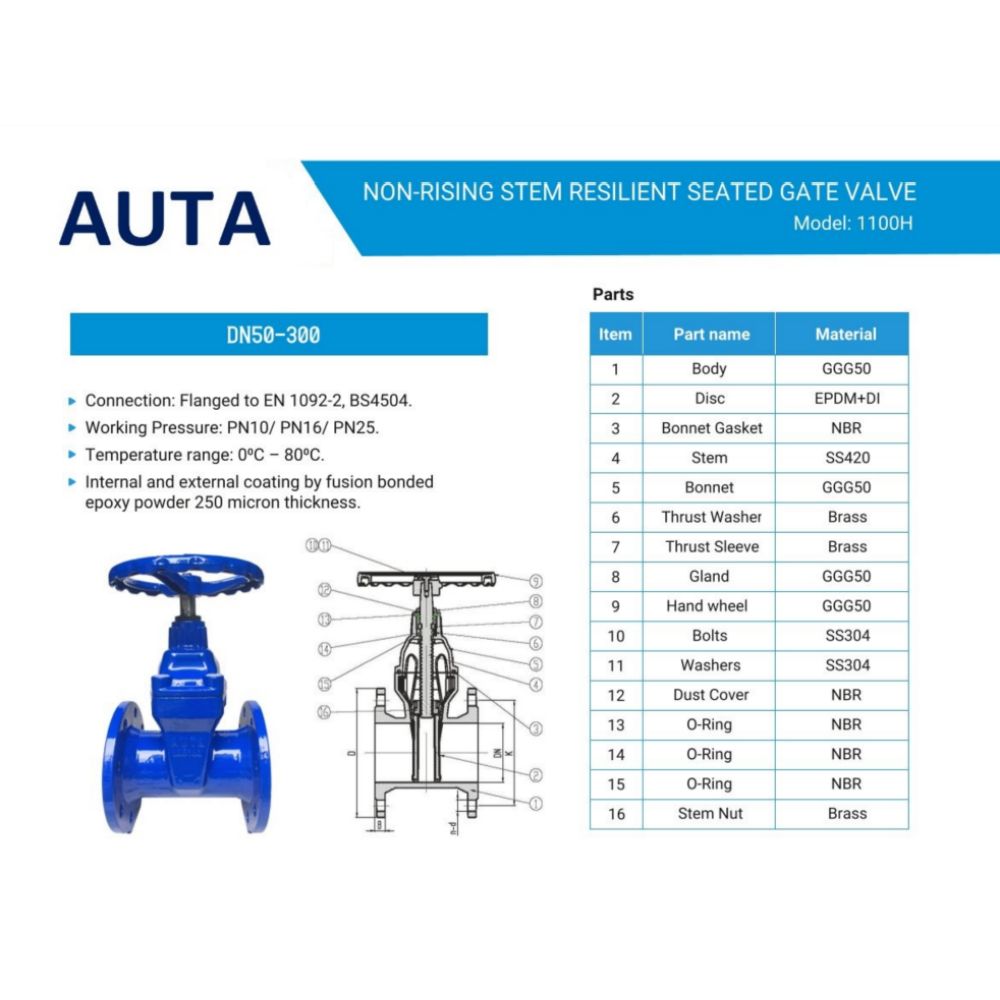

Cấu tạo của van cổng ty chìm AUTA DN50

Cấu tạo của van cổng AUTA DN50 gồm các bộ phận chính:

2.1 Thân van (Body)

• Chất liệu: gang cầu FCD, gang xám FC hoặc inox tùy phiên bản.
• Bên trong phủ epoxy chống ăn mòn.
• Chịu áp tốt, lắp được ở hệ nước sạch lẫn nước thải.

2.2 Nắp van (Bonnet)

• Kết nối với thân bằng bulong hoặc dạng ghép ren.
• Tích hợp gioăng làm kín.

2.3 Đĩa van (Gate/Wedge)

• Là bộ phận đóng mở dòng chảy.
• Vật liệu phổ biến: thép không gỉ hoặc gang bọc cao su EPDM.

2.4 Ty van (Stem) – kiểu ty chìm

• Ty không trồi lên khi vận hành → gọn gàng, an toàn.
• Vật liệu thường là inox 304 chống gỉ.

2.5 Tay quay (Handwheel)

• Dạng vô lăng tròn.
• Truyền lực xoay làm đóng mở van.

2.6 Gioăng làm kín

• EPDM/NBR.
• Tăng độ kín khít, hạn chế rò rỉ tối đa.

Nguyên lý hoạt động của van cổng ty chìm AUTA DN50

Van hoạt động theo cơ chế:

1. Khi xoay tay quay theo chiều mở, trục ty chìm xoay tại chỗ, kéo cánh van lên.
2. Khi xoay theo chiều đóng, cánh van hạ xuống, chắn ngang dòng chảy.
3. Dòng nước được đóng/mở hoàn toàn (không điều tiết).
4. Do ty không trồi lên nên van rất phù hợp lắp đặt trong hộp kỹ thuật hoặc dưới hố ga.

Thông số kỹ thuật van cổng ty chìm AUTA DN50

Thông số	Giá trị
Model	1100H/1100L
Kích thước danh nghĩa	DN50 (phi 60mm)
Áp lực làm việc	PN10 – PN16 – PN25
Nhiệt độ tối đa	80 – 120°C tùy chất liệu
Kết nối	Mặt bích tiêu chuẩn JIS 10K / BS / ANSI
Kiểu điều khiển	Tay quay vô lăng
Kiểu ty	Ty chìm – NRS
Vật liệu thân	Gang cầu FCD / gang xám FC / inox tùy型号
Gioăng	EPDM/NBR
Sơn phủ	Epoxy ≥ 250µm

> Quý khách có thể: XEM VÀ TẢI CATALOG

Đặc điểm nổi bật của van cổng ty chìm AUTA DN50

5.1 Thiết kế nhỏ gọn, phù hợp không gian hẹp

Ty chìm không trồi lên giúp tiết kiệm diện tích lắp đặt.

5.2 Độ bền cao

• Thân van gang cầu chịu lực tốt.
• Ty và đĩa van bằng inox hoặc thép bền bỉ.
• Phủ epoxy chống gỉ sét.

5.3 Khả năng làm kín tốt

Đĩa van bọc cao su EPDM giúp đóng kín hoàn toàn, không rò rỉ.

5.4 Giá thành hợp lý

So với các hãng khác, van cổng AUTA có giá cạnh tranh nhưng chất lượng vẫn đảm bảo.

5.5 Hoạt động êm – lực xoay nhẹ

Thiết kế ty ren tối ưu giúp xoay nhẹ tay và ít mài mòn.

Ứng dụng thực tế của van cổng AUTA DN50

Van cổng AUTA DN50 được sử dụng rộng rãi trong:

6.1 Hệ thống cấp nước sạch

Nhà máy nước, chung cư, tòa nhà.

6.2 Ngành phòng cháy chữa cháy PCCC

Lắp trong hệ thống cấp nước chữa cháy có áp.

6.3 Hệ thống đường ống công nghiệp

Nhà máy sản xuất, khu công nghiệp.

6.4 Xử lý nước thải – hóa chất nhẹ

Nhờ van chịu ăn mòn tốt.

6.5 Dẫn dầu, khí, hơi nước áp lực thấp

Hướng dẫn lắp đặt van cổng ty chìm AUTA DN50

Để van hoạt động ổn định, cần lắp đặt đúng kỹ thuật:

7.1 Chuẩn bị

• Kiểm tra kích thước mặt bích DN50.
• Làm sạch đường ống trước khi lắp.
• Chuẩn bị bulong, gioăng cao su.

7.2 Các bước lắp đặt

1. Đặt van vào đúng vị trí, sao cho hướng dòng chảy phù hợp.
2. Căn chỉnh mặt bích thẳng hàng, tránh lệch tâm.
3. Lắp gioăng vào giữa hai mặt bích.
4. Siết bulong theo hình sao (đối xứng) để tránh cong vênh.
5. Mở thử van để kiểm tra độ kín.

7.3 Lưu ý quan trọng

• Không dùng van để điều tiết lưu lượng.
• Tránh siết bulong lệch làm nứt mặt bích.
• Lắp đúng tiêu chuẩn PN áp lực.

Hướng dẫn sử dụng và vận hành

• Xoay tay quay theo chiều kim đồng hồ để đóng.
• Xoay ngược chiều để mở.
• Mở/đóng từ từ để tránh sốc áp.
• Kiểm tra định kỳ, đặc biệt trong môi trường nước thải.

Cách bảo trì – bảo dưỡng van cổng AUTA DN50

Bảo dưỡng định kỳ 6 tháng/lần

• Kiểm tra độ kín.
• Vệ sinh tay quay và ty van.
• Bôi trơn phần trục nếu cần.
• Quan sát lớp epoxy, nếu bong tróc cần xử lý chống gỉ.

Khi phát hiện sự cố

• Rò rỉ nhẹ → kiểm tra lại bulong hoặc gioăng.
• Đóng mở khó → kiểm tra ty van hoặc cặn trong đường ống.
• Rỉ sét → vệ sinh và sơn lại.
