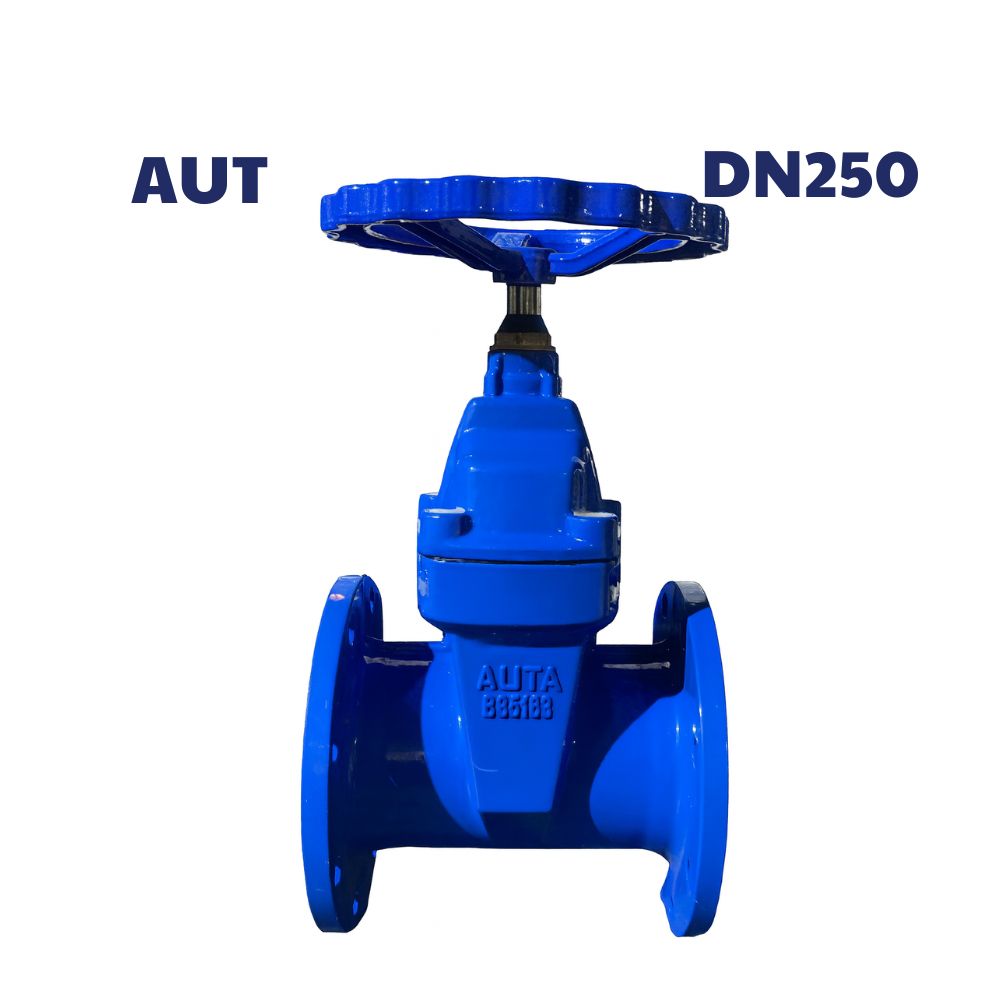

Van cổng ty chìm AUTA DN250

Van cổng ty chìm AUTA DN250 là gì?

Van cổng ty chìm AUTA DN250 (10 inch – phi 273 mm) là loại van dùng để đóng mở toàn bộ dòng chảy trong đường ống kích thước lớn. Van thuộc dạng ty chìm, tức là khi vận hành, trục van xoay tại chỗ mà không nâng lên, giúp tiết kiệm không gian và an toàn khi lắp đặt dưới lòng đất, hố ga, trục kỹ thuật hoặc khu vực có chiều cao hạn chế.

Van cổng ty chìm AUTA DN250 thường được sử dụng trong hệ thống cấp nước sạch, tuyến truyền tải nước, hệ thống phòng cháy chữa cháy, xử lý nước thải và các nhà máy công nghiệp.

Cấu tạo van cổng ty chìm AUTA DN250

Van cổng AUTA DN250 có cấu tạo gồm các bộ phận sau:

• Thân van: Gang cầu hoặc gang xám, phủ sơn epoxy chống gỉ và chống ăn mòn.
• Nắp van: Ghép với thân bằng bulong, bên trong có gioăng cao su làm kín.
• Đĩa van: Dạng nêm, bằng gang, được bọc cao su để đóng kín tuyệt đối.
• Ty van (trục): Làm từ thép không gỉ, dạng ty chìm, xoay để truyền lực lên xuống đĩa van.
• Tay quay: Dạng bánh xe, dùng để thao tác đóng mở.
• Gioăng làm kín: Cao su chất lượng cao, ngăn rò rỉ tại các mối ghép.

Quý khách có thể: XEM VÀ TẢI CATALOG

Nguyên lý hoạt động của van cổng ty chìm AUTA DN250

Van hoạt động dựa trên cơ chế nâng hạ đĩa van theo phương thẳng đứng:

• Khi xoay tay quay theo chiều mở, trục van xoay và kéo đĩa van lên, tạo khoảng mở để nước chảy qua hoàn toàn.
• Khi xoay tay quay theo chiều đóng, đĩa van hạ xuống và ép chặt vào bề mặt làm kín, ngăn dòng nước lại.

Do trục van không nâng lên ngoài thân van nên kết cấu gọn, không chiếm không gian phía trên khi vận hành, rất phù hợp với lắp đặt ngầm.

Thông số kỹ thuật của van cổng ty chìm AUTA DN250

Đặc điểm nổi bật của van cổng ty chìm AUTA DN250

• Tiết kiệm không gian: Trục van không nâng lên, phù hợp lắp đặt dưới hố ga hoặc nơi trần thấp.
• Độ kín cao: Đĩa van bọc cao su đàn hồi giúp đóng kín tuyệt đối, không rò rỉ.
• Độ bền vượt trội: Thân van gang phủ epoxy dày, chống ăn mòn hiệu quả trong môi trường nước sạch và nước thải.
• Vận hành nhẹ: Tay quay lớn, truyền lực tốt, mở đóng dễ dàng.
• Giá thành hợp lý: AUTA là thương hiệu có mức giá tốt so với chất lượng thực tế.

Ứng dụng thực tế của van cổng ty chìm AUTA DN250

Van được ứng dụng trong nhiều hệ thống khác nhau:

• Hệ thống cấp nước sạch: Nhà máy nước, trạm bơm, đường ống truyền tải.
• Hệ thống phòng cháy chữa cháy: Đường ống cấp nước chữa cháy công suất lớn.
• Xử lý nước thải: Nhà máy xử lý, khu công nghiệp, hệ thống thoát nước đô thị.
• Ngành sản xuất công nghiệp: Nhà máy thực phẩm, dệt nhuộm, hóa chất nhẹ.
• Công trình hạ tầng: Tuyến ống ngầm, đường ống khu dân cư, khu đô thị.

Cách lắp đặt van cổng ty chìm AUTA DN250

Chuẩn bị

• Kiểm tra kích thước mặt bích DN250.
• Vệ sinh đường ống trước khi lắp đặt.
• Chuẩn bị gioăng cao su đúng chuẩn.

Các bước lắp đặt

1. Đặt van vào vị trí giữa hai mặt bích.
2. Căn chỉnh sao cho thân van thẳng đứng.
3. Siết bulong theo hình chữ X để lực đều và không vênh mặt bích.
4. Thử đóng mở trước khi cấp nước.
5. Kiểm tra rò rỉ sau khi vận hành thử.

Lưu ý quan trọng

• Không siết bulong quá mạnh làm nứt tai bích.
• Không lắp van ở vị trí ngập nước nếu không có hộp bảo vệ tay quay.
• Mở van từ từ để tránh sốc áp.

Hướng dẫn sử dụng

• Xoay tay quay ngược chiều kim đồng hồ để mở.
• Xoay theo chiều kim đồng hồ để đóng.
• Không dùng dụng cụ hỗ trợ gây quá lực.
• Vận hành từ từ để bảo vệ đĩa van.

Cách bảo trì và bảo quản

Bảo trì định kỳ

• Kiểm tra tay quay và trục van mỗi 3 đến 6 tháng.
• Bôi trơn trục van tại các điểm tiếp xúc.
• Kiểm tra độ kín tại mặt bích và nắp van.
• Xả cặn trong đường ống giúp van hoạt động nhẹ hơn.

Bảo quản khi chưa sử dụng

• Đặt van nơi khô ráo, tránh ánh nắng trực tiếp.
• Đậy kín hai đầu để tránh bụi vào bên trong.
• Không để vật nặng tác động làm biến dạng mặt bích.

Kết luận

Van cổng AUTA DN250 là lựa chọn tối ưu cho các hệ thống đường ống lớn nhờ khả năng vận hành bền bỉ, độ kín cao, thiết kế gọn gàng và giá thành hợp lý. Sản phẩm phù hợp cho cả nước sạch, nước thải và hệ thống phòng cháy chữa cháy.
