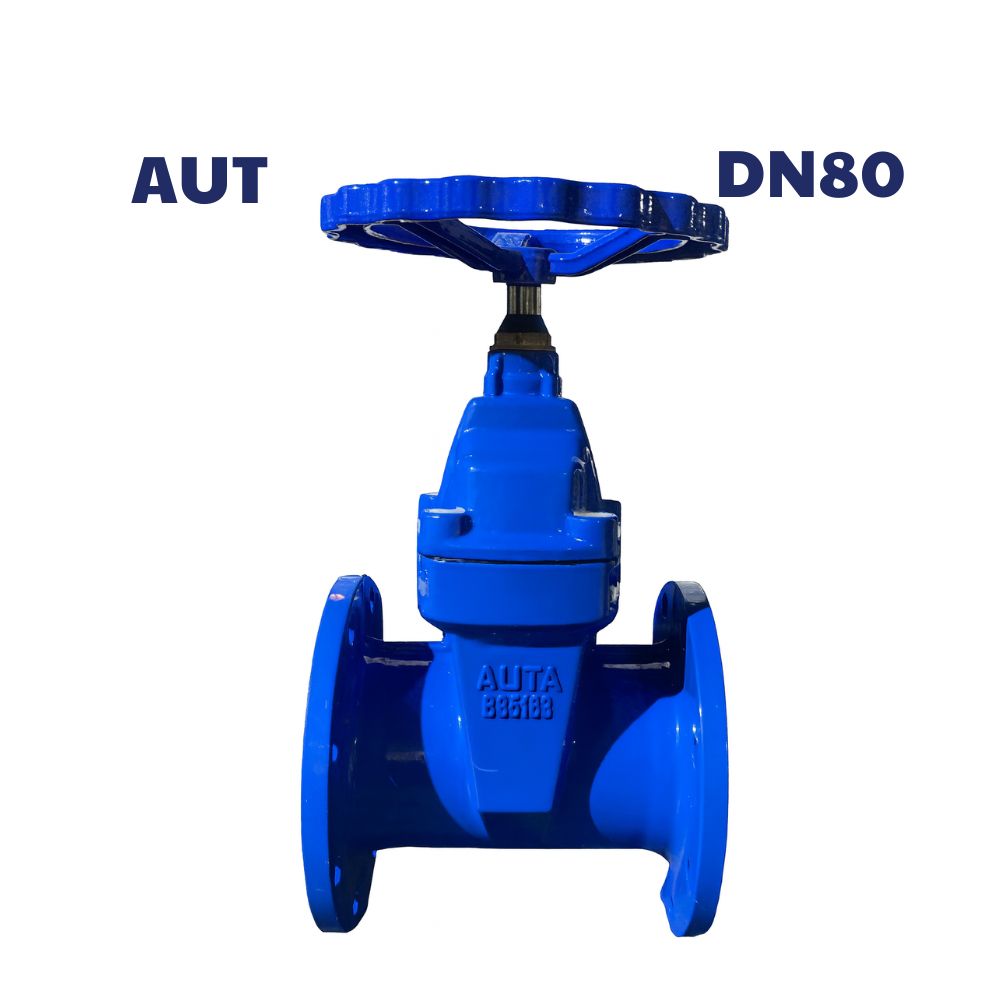

Van cổng ty chìm AUTA DN80
85 ₫
| Thông số | Giá trị |
| Model | 1100H/1100L |
| Kích thước danh nghĩa | DN80 (3″ Inch Phi 89mm) |
| Áp lực làm việc | PN10 – PN16 – PN25 |
| Nhiệt độ tối đa | 80 – 120°C tùy chất liệu |
| Kết nối | Mặt bích tiêu chuẩn JIS 10K / BS / ANSI |
| Kiểu điều khiển | Tay quay vô lăng |
| Kiểu ty | Ty chìm – NRS |
| Vật liệu thân | Gang cầu FCD / gang xám FC / inox tùy型号 |
| Gioăng | EPDM/NBR |
| Sơn phủ | Epoxy ≥ 250µm |
Van cổng ty chìm AUTA DN80 là gì?
Van cổng ty chìm AUTA DN80 là thiết bị dùng để đóng mở và điều tiết dòng nước trong hệ thống đường ống kích thước trung bình. Kích thước DN80 tương đương 3 inch – phi 89 mm, được sử dụng phổ biến trong hệ thống cấp nước, phòng cháy chữa cháy, nước thải và các nhà máy công nghiệp.
Van thuộc loại ty chìm, nghĩa là trục van không nâng lên khi vận hành mà chỉ xoay tại chỗ. Nhờ đó, van có thiết kế gọn gàng, phù hợp khi lắp đặt trong hố ga, đường ống ngầm hoặc không gian trần thấp.
Cấu tạo của van cổng ty chìm AUTA DN80
Van gồm các bộ phận chính:
- Thân van: Bằng gang cầu hoặc gang xám, phủ lớp chống gỉ.
- Nắp van: Ghép với thân bằng bu lông, có gioăng cao su để làm kín.
- Đĩa van: Dạng nêm, bọc cao su giúp hạn chế rò rỉ và đóng kín tuyệt đối.
- Trục van: Inox, dạng ty chìm, truyền lực đóng mở.
- Tay quay: Dùng để thao tác mở đóng bằng tay.
- Gioăng làm kín: Cao su đàn hồi cao, chống rò rỉ tại các vị trí ghép.
Quý khách có thể: XEM VÀ TẢI CATALOG
Nguyên lý hoạt động của van cổng ty chìm AUTA DN80
Van cổng AUTA vận hành dựa trên chuyển động xoay của trục van:
- Khi mở: Xoay tay quay, trục xoay kéo đĩa van lên, dòng nước chảy qua toàn phần.
- Khi đóng: Trục van xoay làm đĩa van hạ xuống, ép chặt vào bề mặt làm kín để ngăn dòng nước.
Nhờ chuyển động thẳng đứng của đĩa, dòng chảy ít bị cản trở, giảm tối đa tổn thất áp lực.
Thông số kỹ thuật của van cổng ty chìm AUTA DN80
| Thông số | Giá trị |
| Kích thước danh nghĩa | DN80 |
| Kích thước tương đương | 3 inch – phi 89 mm |
| Kiểu trục | Ty chìm |
| Vật liệu thân | Gang cầu hoặc gang xám |
| Vật liệu đĩa van | Gang bọc cao su |
| Vật liệu trục | Inox |
| Kiểu kết nối | Mặt bích |
| Áp lực làm việc | 10 bar – 16 bar |
| Nhiệt độ làm việc | Dưới 80 độ C |
| Sơn phủ | Epoxy chống gỉ |
| Môi trường sử dụng | Nước sạch, nước thải, hệ thống PCCC |
| Hãng sản xuất | AUTA |
Đặc điểm nổi bật của van cổng ty chìm AUTA DN80
- Thiết kế gọn do trục ty chìm, phù hợp lắp đặt dưới mặt đất.
- Đĩa van bọc cao su giúp làm kín tốt, hạn chế rò rỉ.
- Thân van chịu áp lực cao, độ bền lớn.
- Dòng nước đi qua không bị cản, giảm thất thoát áp lực.
- Vận hành nhẹ nhàng, ít tiếng ồn.
- Chi phí lắp đặt và bảo trì thấp.
- Phù hợp nhiều hệ thống và môi trường làm việc khác nhau.
Ứng dụng thực tế của van cổng ty chìm AUTA DN80
Van được dùng rộng rãi trong:
- Hệ thống cấp nước sạch đô thị và dân dụng.
- Hệ thống phòng cháy chữa cháy.
- Nhà máy sản xuất thực phẩm, nước giải khát.
- Nhà máy dệt nhuộm, khu công nghiệp.
- Hệ thống xử lý nước thải.
- Tuyến ống ngầm, hố ga và hệ thống hạn chế không gian lắp đặt.
Cách lắp đặt và sử dụng
Lắp đặt
- Kiểm tra mặt bích và gioăng trước khi lắp.
- Vệ sinh đường ống để tránh cặn bẩn.
- Đặt van vào vị trí giữa hai mặt bích.
- Căn chỉnh trục van thẳng đứng.
- Xiết bulong theo hình sao để lực đều.
- Kiểm tra thử đóng mở.
- Kiểm tra rò rỉ khi cấp nước.
Sử dụng
- Xoay tay quay ngược chiều kim đồng hồ để mở.
- Xoay chiều kim đồng hồ để đóng.
- Đóng mở từ từ để tránh sốc áp.
- Không dùng lực quá mạnh hoặc dụng cụ hỗ trợ khi vận hành.
Bảo trì và bảo quản
Bảo trì định kỳ
- Kiểm tra trục, gioăng, đĩa van mỗi 3 – 6 tháng.
- Bôi trơn trục van nếu cần.
- Kiểm tra độ kín tại nắp van và mặt bích.
- Xả cặn để tránh kẹt đĩa van.
Bảo quản khi chưa sử dụng
- Để nơi khô thoáng, sạch sẽ.
- Che kín hai đầu mặt bích để tránh bụi.
- Không để vật nặng đè lên van.
